4 DIN PLUS
90
Filet (général) G37-Géo
Définit les différents types de filets. Sont possibles les filets à pas
multiples ainsi que les filets enchaînés. Vous enchaînez les filets en
programmant successivement plusieurs séquences G01/G37.
Paramètres
Q:
Type de filet – par défaut: 1
■
Q=1: filet à pas fin ISO métrique (DIN 13 al. 2, série 1)
■
Q=2: filet ISO métrique (DIN 13 al. 1, série 1)
■
Q=3: filet conique ISO métrique (DIN 158)
■
Q=4: filet conique à pas fin ISO métrique (Q158)
■
Q=5: filet trapézoïdal ISO métrique (DIN 103 al. 2,
série 1)
■
Q=6: filet métr. plat trapézoïdal (DIN 380 al. 2, série 1)
■
Q=7: filet à dent de scie métrique (DIN 513 al. 2, série 1)
■
Q=8: filet fond cylindrique (DIN 405 al. 1, série 1)
■
Q=9: filet Whitworth cylindrique (DIN 11)
■
Q=10: filet Whitworth conique (DIN 2999)
■
Q=11: filet pas de gaz Whitworth (DIN 259)
■
Q=12: filet non standard
■
Q=13: filet grossier UNC US
■
Q=14: filet fin UNF US
■
Q=15: filet extra-fin UNEF US
Filet (standard) G34-Géo
Filet simple ou enchaîné, externe ou interne (filet à pas fin ISO
métrique DIN 13, série 1). La CNC PILOT calcule toutes les valeurs
nécessaires.
Vous enchaînez les filets en programmant successivement
plusieurs séquences G01/G34.
Paramètre
F:
Pas de vis – pas d'introduction: Pas de vis à partir du tableau
standard

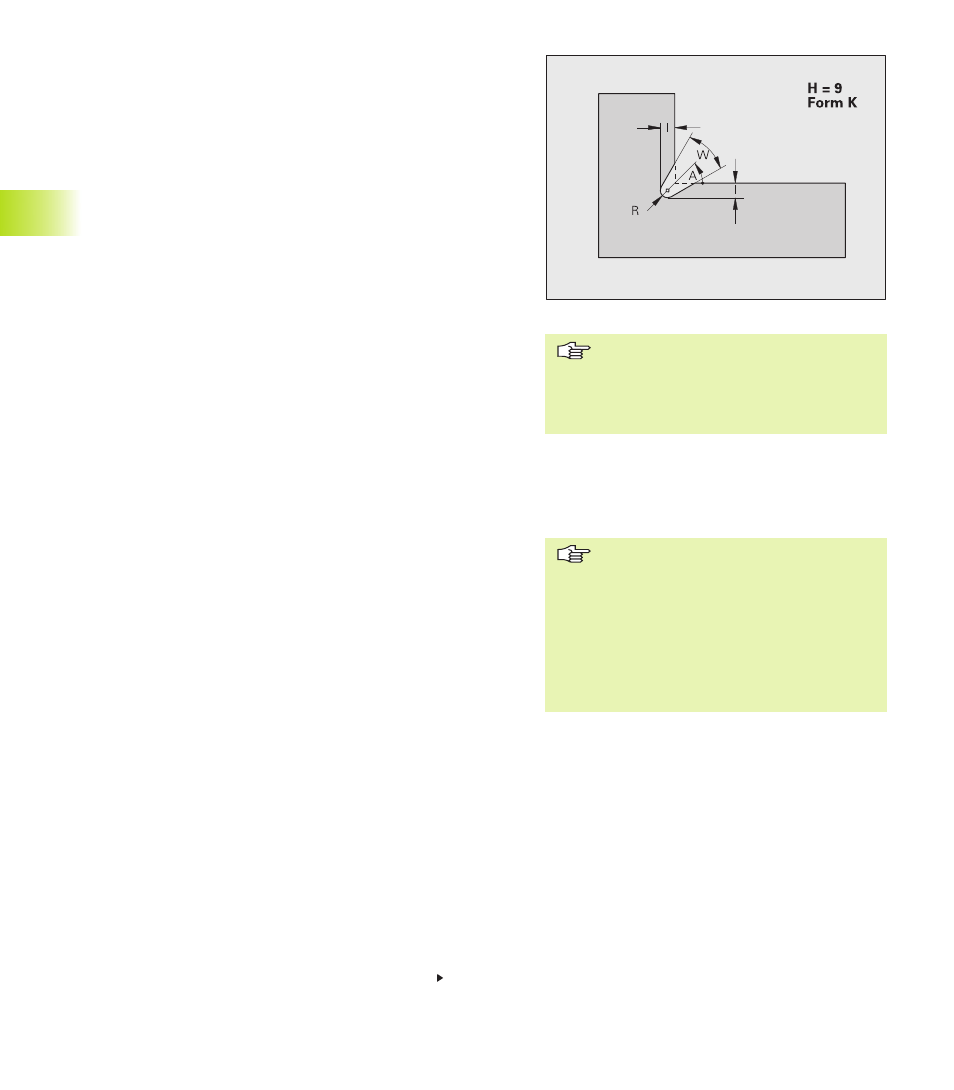

Dégagement de forme K (H=9)
Paramètres
I:
Profondeur dégagement
R:
Rayon dégagement – pas d'introduction: L'élément circulaire
ne sera pas usiné
W:
Angle du dégagement
A:
Angle par rapport à l'axe longitudinal – par défaut: 45°
■
Avant G34 ou dans la séquence CN
avec G34, programmez un élément de
contour linéaire en tant qu'élément de
référence.
■
Le filet est usiné avec G31.
■
Avant G37, programmez un élément
de contour linéaire en tant qu'élément
de référence.
■
Le filet est usiné avec G31.
■
Pour les filets standard, les paramètres
P, R, A et W sont définis par la CNC PI-
LOT (cf. „
11.1.4 Paramètres du filet“).
■
Utilisez Q=12 si vous désirez utiliser
des paramètres individuels.
Suite: cf. page suivante
