CNC PILOT 4290 HEIDENHAIN 237
■ Introduisez „I“ ou „H“. On a: pas de vis /
division = nombre de rotations.
■ Vous pouvez attribuer d'autres
attributs au filet (cf. „ 6.8.6 Attributs de
l'usinage“).
■ Optez pour le „filet non standard“ si
vous désirez utiliser des paramètres
individuels.
Attention, risque de collision !
Le filet est créé sur la longueur de
l'élément de référence. Pour les
opérations d'usinage sans dégagement
de filetage, il convient de programmer la
„longueur en sortie K“ pour que la CNC
PILOT puisse exécuter le dépassement
de filet sans risque de collision.
Softkeys „Filet“
Définir le sens du filet
Introduire le „nombre de rotations par
pouce“ au lieu du „pas de vis“
6.5 Contour de la pièce finie

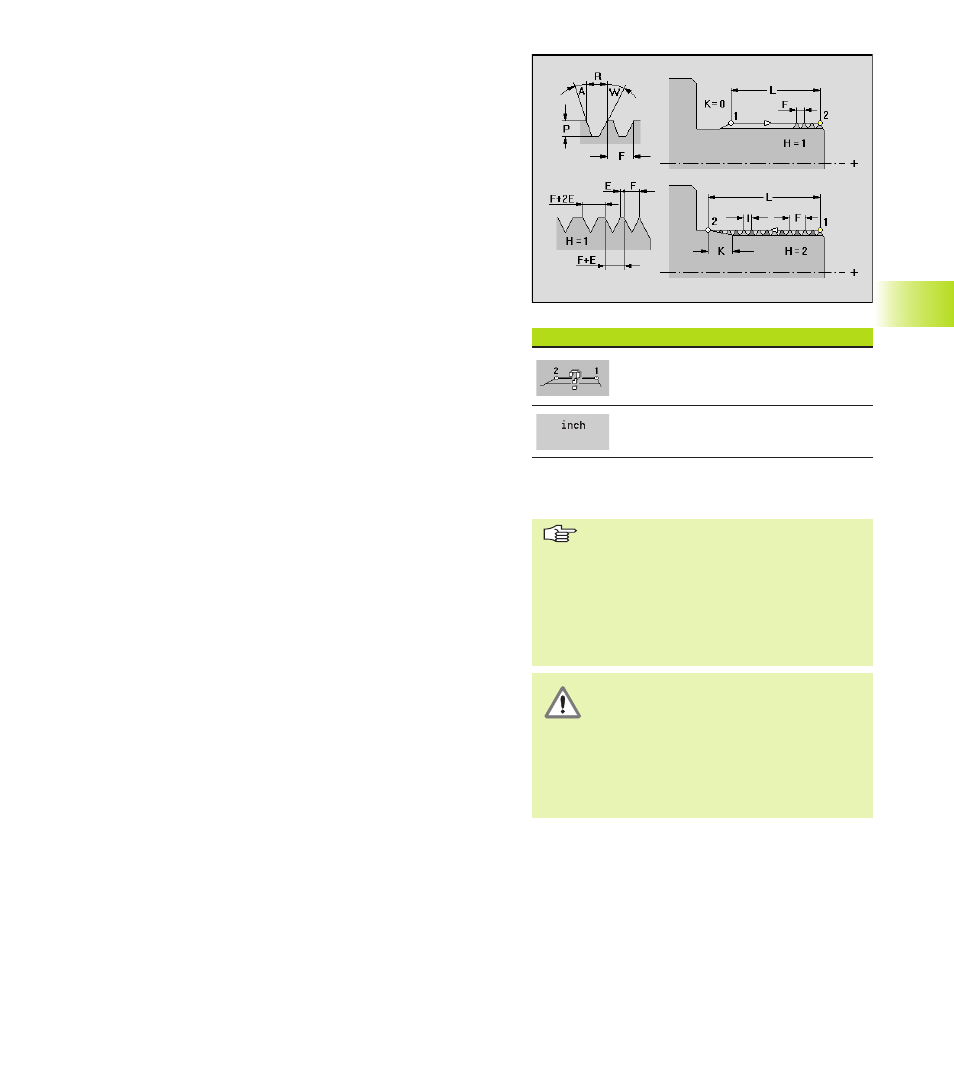

Filet
définit les différents types de filets.
Paramètres
Q:
Type de filet
■ filet fin métrique ISO (DIN 13 al. 2, série 1)
■ filet métrique ISO (DIN 13 al. 1, série 1)
■ filet conique métrique ISO (DIN 158)
■ filet fin conique métrique ISO (DIN 158)
■ filet trapézoïdal métrique ISO (DIN 103 al. 2,
série 1)
■ filet plat trapézoïdal métrique (DIN 380 al. 2, série 1)
■ filet à dent de scie métrique (DIN 513 al. 2, série 1)
■ filet cylindrique rond (DIN 405 al. 1, série 1)
■ filet cylindrique Whitworth (DIN 11)
■ filet conique Whitworth (DIN 2999)
■ filet pas de gaz Whitworth (DIN 259)
■ filet non standard
■ filet à pas grossier UNC US
■ filet à pas fin UNF US
■ filet à pas extra fin UNEF US
■ filet pas de gaz conique Dryseal NPT US
■ filet pas de gaz conique Dryseal NPTF US
■ filet pas de gaz cylindrique NPSC US avec graissage
■ filet pas de gaz cylindrique NPFS US sans graissage
V: Sens de rotation
■ filet à droite
■ filet à gauche
D: Sélection du point de référence
■ début du filet au point initial de l'élément
■ début du filet au point final de l'élément.
F: ■ Pas de vis
■ Nombre de rotations par pouce
Le pas de vis/nombre de rotations par pouce doit être
indiqué dans le cas d'un „filet à pas fin métrique, filet
conique, filet conique à pas fin, filet trapézoïdal et filet
trapézoïdal plat“ ainsi que pour le „filet non standard“. Pour
les autres types de filets, ce paramètre n'est pas
nécessaire. Le pas de vis est alors calculé en fonction du
diamètre (cf. „
11.1.5 Pas de vis“).
E: Pas de vis variable (agrandit/réduit le pas de vis par tour de
E) – par défaut: 0
L: Longueur du filet (y compris longueur en sortie)
K: Longueur en sortie (pour filets sans dégagement de
filetage)
I: Division pour le calcul du nombre de rotations
H: Nombre de rotations - par défaut: 1
A, W: Angle de flanc gauche/droite – pour filet non standard
P: Profondeur du filet – pour filet non standard
R: Largeur du filet – pour filet non standard
