3 Mode Manuel ou Automatique 34
3.4 Fonctions d'ajustage
3.4.1 Initialisation du point de
changement d'outil
Avec la commande DIN „G14“, le chariot se déplace
jusqu'au point de changement d'outil. Cette
position doit être suffisamment éloignée de la
pièce pour que la tourelle puisse s'orienter à
chaque position.

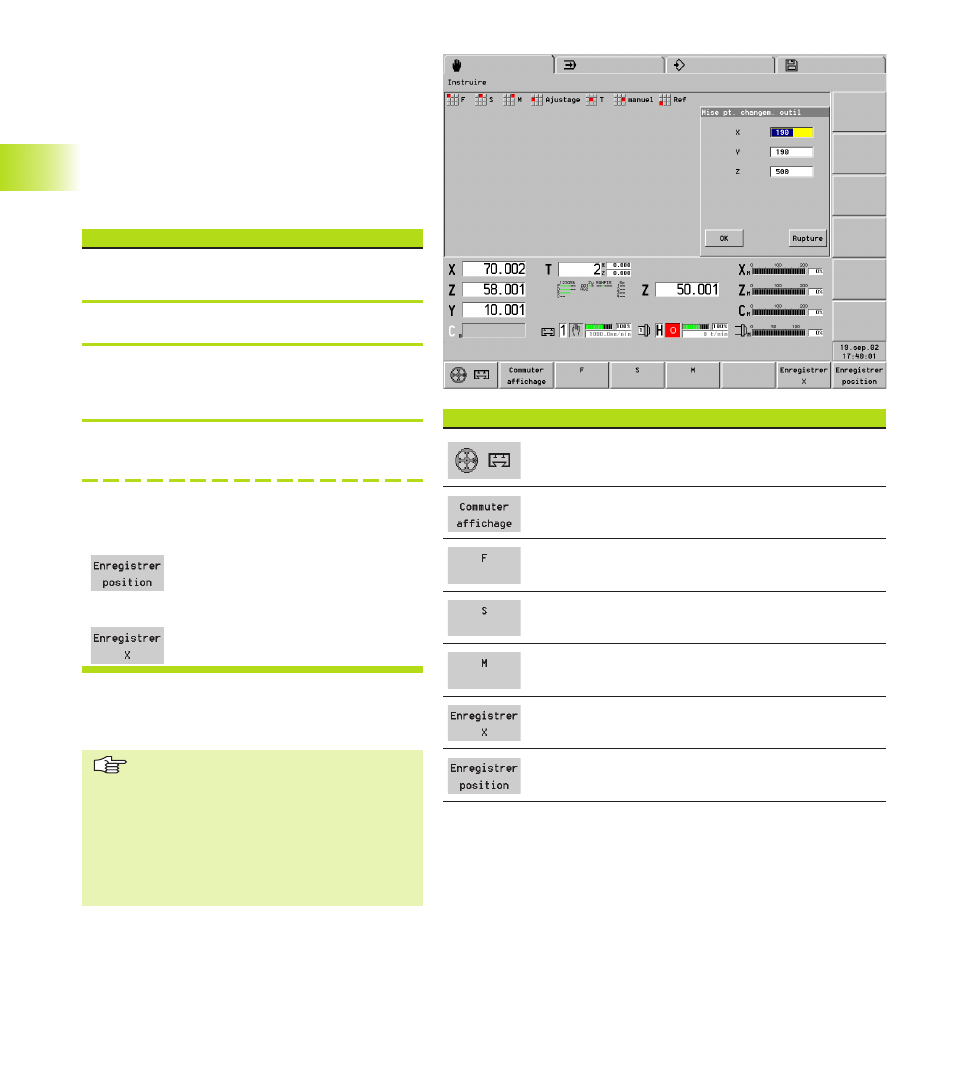

Initialisation du point de changement d'outil
Avec plusieurs chariots: définir le chariot (touche
changement de chariot)
<
Sélectionner „Ajustage – Pt. changem. out.“
<
Dans la boîte de dialogue, „Mise (initialisation) pt.
changem. out.“, la CNC PILOT affiche la position
correcte.
<
Inscrire le point de changement de l'outil
Inscrire la nouvelle position
Teach-in du point de changement d'outil
Déplacer le chariot au „point de changement
d'outil“
enregistre la position du chariot
comme point de changement d'outil
ou
enregistre la position de certains axes
Le point de changement d'outil est défini dans les
paramètres de réglage (sélection: „Para. act. –
Réglage (menu) – Pt. changem. out. – ..“).
Les coordonnées du point de
changement d'outil sont introduites et
affichées pour donner la distance entre le
point zéro machine et le point de
référence du porte-outils. Dans la
mesure où les positions ne sont pas
indiquées dans l'affichage de positions, il
est conseillé d'enregistrer par teach-in le
point de changement d'outil.
3.4 Fonctions d'ajustage
Softkeys
■ Affecter la manivelle à un axe
■ Définir la résolution de la manivelle
Commuter l'affichage de la machine
Introduire l'avance par tour
Introduire la vitesse de coupe constante
Introduire la fonction M
Enregistrer la position sur l'axe comme point de
changement d'outil (ou axe Y ou Z)
Enregistrer la position du chariot comme point de
changement d'outil
