98 4 Programmation des cycles
4.4 Cy
cles Multipasses
4.4 Cycles Multipasses
Sens d'enlèvement des copeaux et de passe pour
les cycles multipasses
La MANUALplus calcule le sens d'enlèvement de
copeaux et de passe à l'aide des paramètres de cycle.
„ Mode normal: Les paramètres „Point de départ X,
Z“ (mode manuel: „position momentanée de
l'outil“) et „point de départ du contour X1/de fin du
contour Z2“ sont déterminants
„ Mode étendu: Les paramètres „point de départ
contour X1, Z1“ et „point de fin du contour X2, Z2“
sont déterminants.
„ Cycles ICP: Les paramètres „point de départ X, Z“
(mode manuel: „position momentanée de l'outil“)
et „point de départ du contour ICP“ sont
déterminants

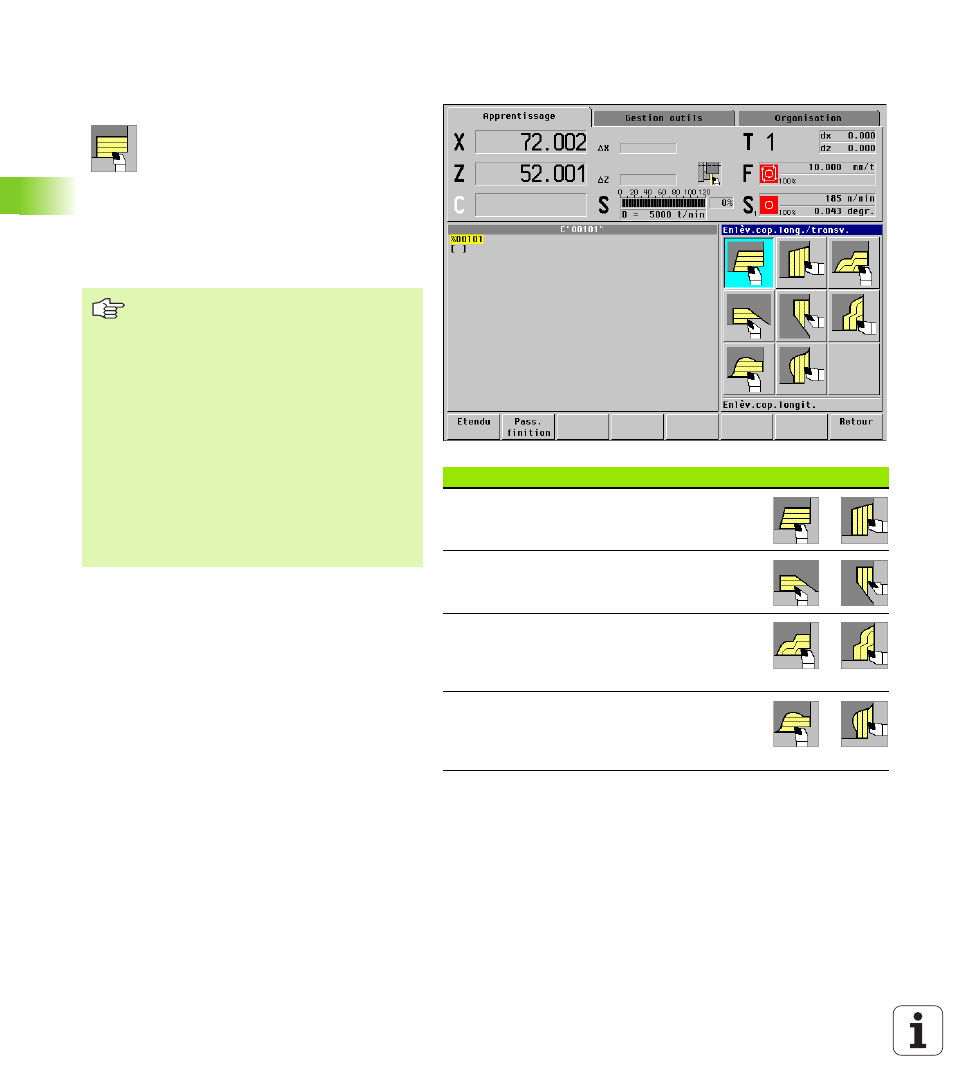

Cycles Multipasses Symbole
Multipasses longitudinales/transversales
Cycle d'ébauche et de finition pour contours
simples
Plongée longitudinale/transversale
Cycle d'ébauche et de finition pour contours
simples
Multipasses ICP parallèles au contour,
longitudinales/transversales
Cycle d'ébauche et de finition pour contours
variés
Multipasses ICP longitudinales/
transversales
Cycle d'ébauche et de finition pour contours
variés
Les cycles Multipasses réalisent
l'ébauche et la finition de contours
simples en „mode Normal“ et de
contours complexes en „mode Etendu“.
Les cycles Multipasses ICP réalisent
l'usinage de contours programmés en
„ICP“ (cf. „Edition de contours ICP” à la
page 243).
„ Répartition des passes: La
MANUALplus calcule une passe <= à la
„profondeur de passe P“. On évite une
„passe de finition“.
„ Surépaisseurs: en „mode Etendu“
„ Correction du rayon de la dent: sera
exécutée.
„ Distance de sécurité à l'issue d'une
coupe:
„ Mode Normal: 1 mm
„ Mode étendu: configuré séparément
pour l'usinage interne et pour
l'usinage externe sous „Paramètres
actuels – Usinage – Distances de
sécurité“
