358 6 Programmation DIN
6.1
8
Cy
cles de perçag
e

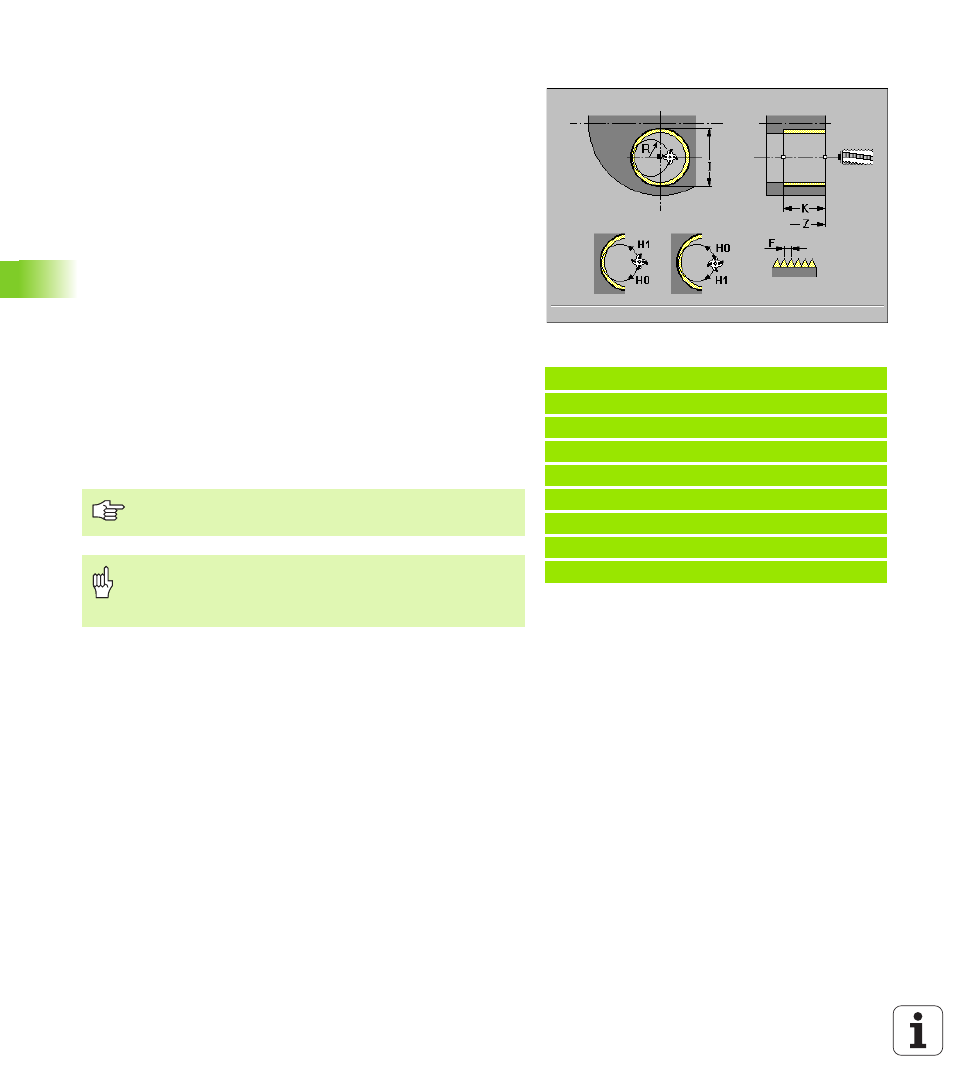

Fraisage de filet axial G799
G799 fraise un filet dans un trou existant.
Positionnez l'outil au centre du trou avant d'appeler G799. Le cycle
positionne l'outil à l'intérieur du trou, sur le „point final du filet“. L'outil
se déplace ensuite selon le „rayon d'approche R“, fraise le filet sur
une rotation de 360° et effectue une passe en fonction de „F“ Pour
terminer, le cycle dégage l'outil et le rétracte au point initial.
Paramètres
 I Diamètre interne du filet
 Z Point initial du filet
 K Profondeur du filet
 R Rayon d'approche – par défaut:
R = (I – diamètre de la fraise) / 2
 F Pas de vis
 J à gauche, à droite (par défaut: 0): Sens du filet
„ J=0: Vers la droite
„ J=1: Vers la gauche
 H Sens de déroulement du fraisage (par défaut: 0)
„ H=0: Usinage en opposition
„ H=1: Usinage en avalant
Exemple: G799
%799.nc
[G799]
N1 T70 G195 F0.2 G197 S800
N2 G0 X100 Z2
N3 M14
N4 G110 Z2 C45 X100
N5 G799 I12 Z0 K-20 F2 J0 H0
N6 M15
FIN
Pour le cycle G799, utilisez des outils pour fraisage de
filets.
Attention, risque de collision
Lorsque vous programmez le „rayon d'approche R“, tenez
compte du diamètre du trou et de celui de la fraise.
