54 3 Mode de fonctionnement Machine
3.5 Configur
ation des outils
3.5 Configuration des outils

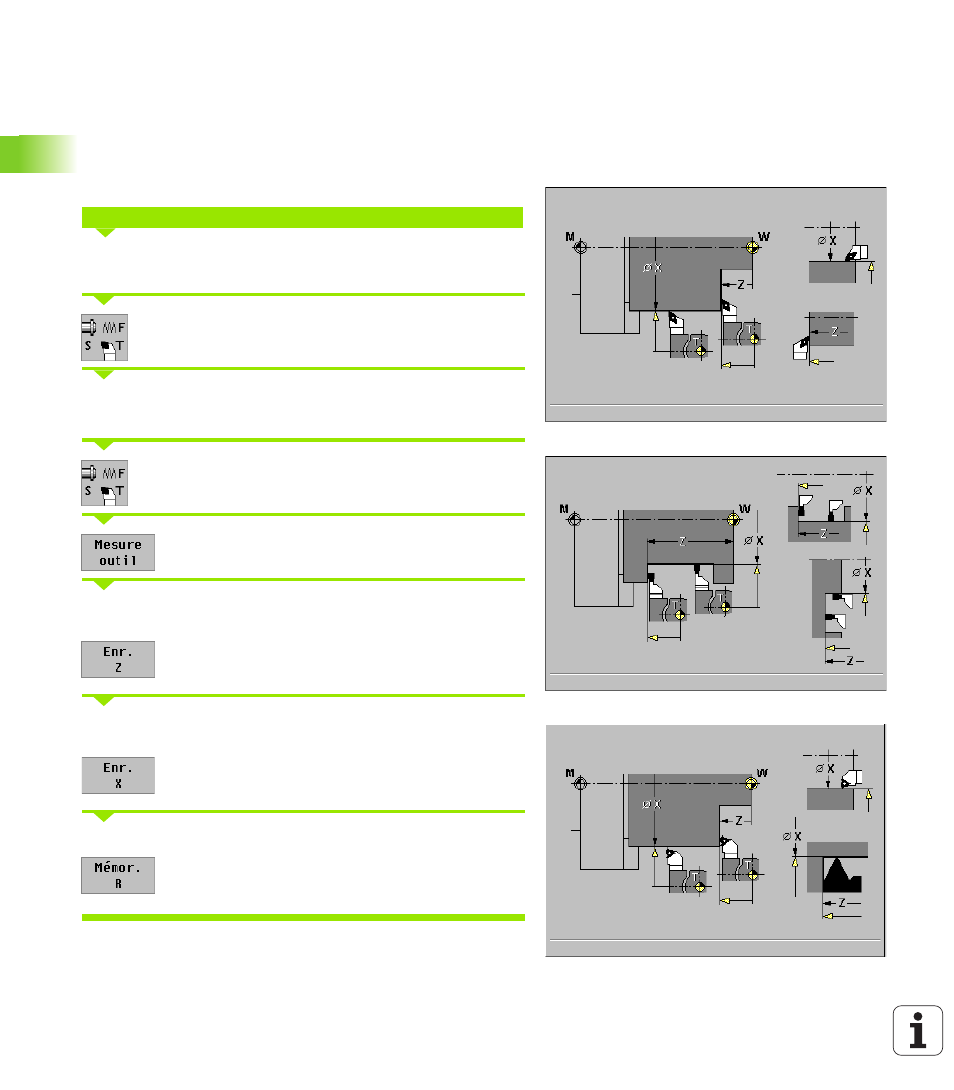

La MANUALplus gère l'étalonnage des outils par affleurement, à l'aide
d'un palpeur de mesure ou d'une optique de mesure. Configurez le
procédé de mesure dans le paramètre-machine 6.
Pour les outils étalonnés, introduisez les cotes de réglage en „mode
de fonctionnement Gestion outils“.
Inscrire l'outil à étalonner dans le tableau d'outils (cf. “Données
d'outils” à la page 418)
Installer un outil étalonné et introduire le numéro T
dans „Régler T, S, F“
Faire pivoter la face transversale et définir cette position comme point
zéro pièce
Retour à „Régler T, S, F“, installer l'outil à mesurer et
introduire le numéro T correspondant
Activer Mesure outil
Affleurer la surface transversale. Inscrire „0“ comme „coordonnée
point de mesure Z“ (point zéro pièce)
Enregistrer la cote de l'outil (la valeur de correction
est effacée)
Usiner le diamètre de mesure. Inscrire la cote de diamètre comme
„coordonnée point de mesure X”
Enregistrer la cote de l'outil (la valeur de correction
est effacée)
Introduire le rayon de l'arête de coupe
Valider le rayon de l'arête de coupe dans le tableau
d'outils
Déterminer les cotes de l'outil par affleurement
