MANUALplus 4110 HEIDENHAIN 181
4.6 Cy
cles de filetag
e
et de dég
a
g
e
ments de filetag
e
Les paramètres que vous programmez sont impérativement pris en
compte – même si le tableau standard prévoit d'autres valeurs Les
paramètres de dégagement de filetage que vous n'avez pas indiqués
sont calculés par la MANUAL PLUS à partir du tableau standard (cf.
“DIN 76 – Paramètres pour dégagement” à la page 525“):
„ „Pas de vis FP“ à l'aide du diamètre „X1“
„ Paramètres I, K, W et R à l'aide de „FP“

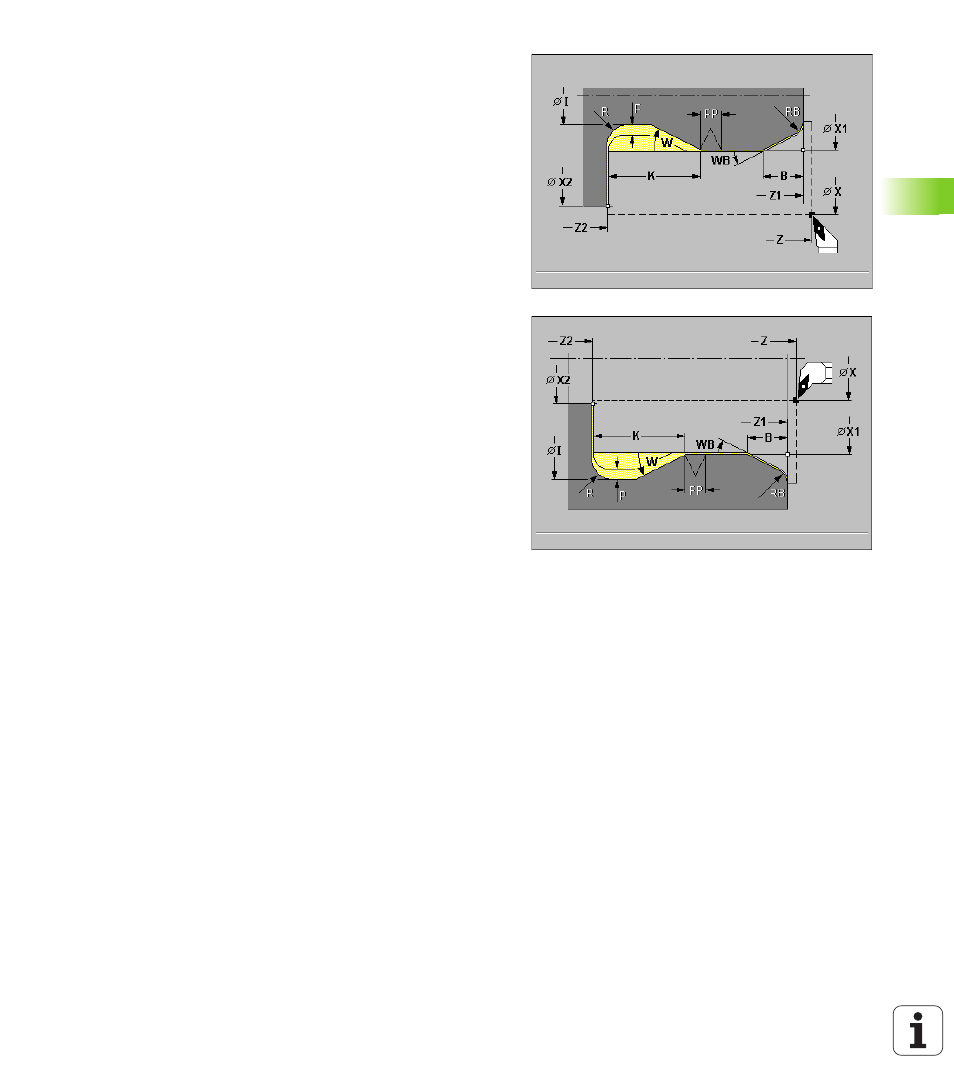

Exécution du cycle
1 plongée à partir de „X, Z“
„ à la position „Point de départ X1“ ou
„ pour exécuter l'attaque du filet
2 usinage de l'attaque de filet si celle-ci est définie
3 finition du cylindre jusqu'au début du dégagement
4 ébauche du dégagement si celle-ci est définie
5 usinage du dégagement
6 finition jusqu’au „point final X2“
7
„ „sans marche AR“ (sans retrait): L'outil s'arrête au „point final
X2“
„ „avec marche AR“ (avec retrait): Retour en diagonale jusqu’au
point de départ
