MANUALplus 4110 HEIDENHAIN 129
4.5 Cy
cles „de coupe
“
4.5 Cycles „de coupe“
Sens d'enlèvement des copeaux et de passe pour
les cycles „de coupe“
La MANUALplus calcule le sens d'enlèvement de
copeaux et de passe à l'aide des paramètres de cycle.
Sont déterminants:
„ Mode normal: Paramètres „Point de départ X, Z“
(mode manuel „position momentanée de l'outil“) et
„Point de départ du contour X1/de fin du contour
Z2“
„ Mode étendu: Paramètres „Point de départ du
contour X1, Z1“ et „Point final du contour X2, Z2“.
„ Cycles ICP: Paramètres „Point de départ X, Z“
(mode manuel „position momentanée de l'outil“) et
„Point de départ du contour ICP“
Position du dégagement
La MANUALplus calcule la position du dégagement à
partir des paramètres de cycle „point de départ X, Z“
(mode Manuel „position effective de l'outil“) et
„angle de contour X1, Z1“.

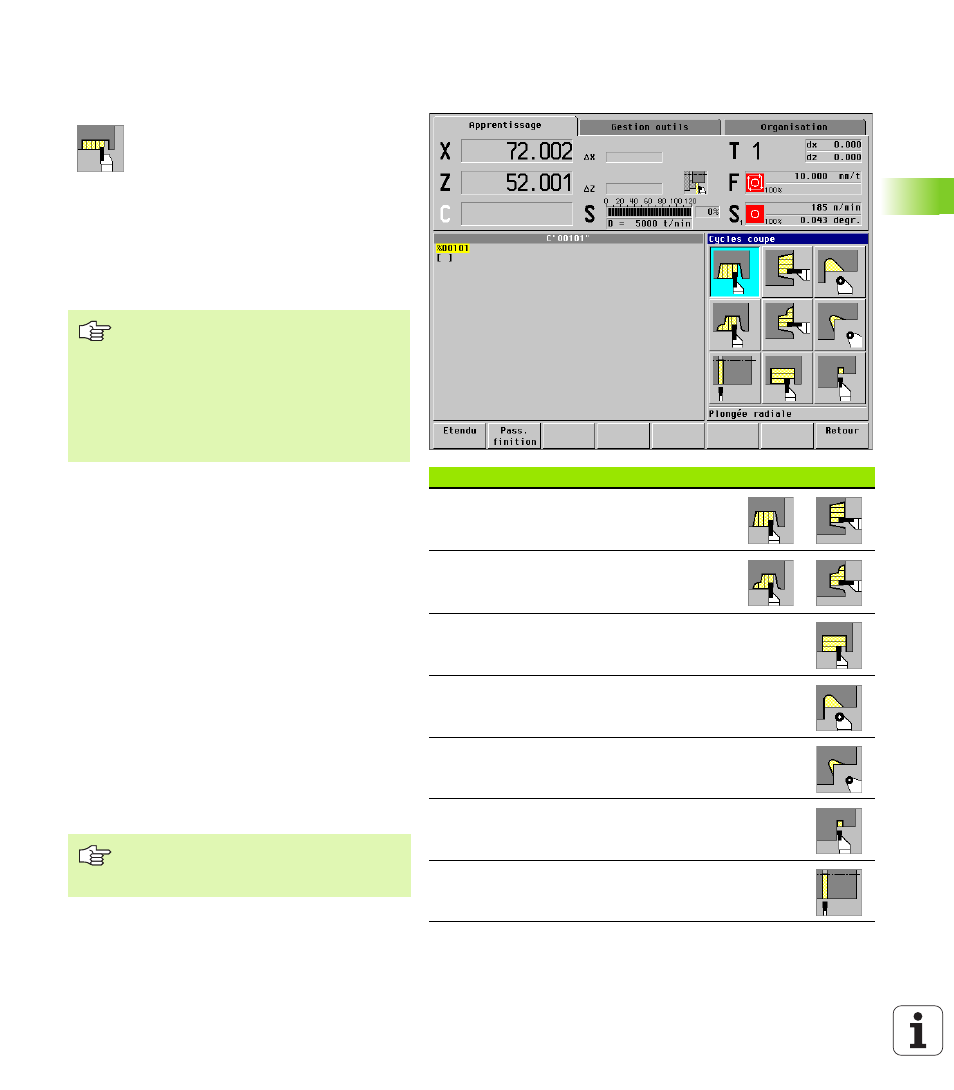

Cycles „de coupe“ Symbole
Gorges radiales/axiales
Cycles d'ébauche et de finition de gorges pour
contours simples
Gorges radiales/axiales ICP
Cycles d'ébauche et de finition de gorges pour
contours variés
Tournage de gorges radiales/axiales
Cycles de tournage et de finition de gorges
pour contours simples et contours variés
Dégagement H
Dégagement de „forme H“
Dégagement K
Dégagement de „forme K“
Dégagement U
Dégagement de „forme U“
Tronçonnage
Cycle de tronçonnage de la pièce tournée
Le groupe des cycles „de coupe“
regroupe les cycles d'usinage de gorges,
de tournage de gorges, de dégagements
et de tronçonnage. Usinez les contours
simples en mode „Normal“ et les
contours complexes en mode „Etendu“.
Les cycles de gorges ICP réalisent
l'usinage de n'importe quels contours
programmés en „ICP“ (cf. “Contours
ICP” à la page 242).
„ Répartition des passes: La
MANUALplus calcule une passe
régulière <= à la „profondeur de passe
P“.
„ Surépaisseurs: en „mode Etendu“
„ La correction du rayon de la dent est
exécutée (sauf avec le „dégagement de
forme K“).
Les dégagements ne sont exécutés que
sur des angles de contours orthogonaux,
paraxiaux sur l'axe longitudinal.
