4.7 Cy
cles de perçag
e
Perçage profond axial/radial
Sélectionner „Percer“
Sélectionner le „perçage profond axial“
Sélectionner le „perçage profond radial“
Le cycle réalise – en plusieurs étapes – un trou sur la face frontale/sur
le pourtour. Après chaque étape, le foret est rétracté, puis positionné
à la distance de sécurité après avoir effectué une temporisation. Vous
définissez la première étape de perçage avec la „1ère profondeur de
perçage P“. A chacune des étapes de perçage suivantes, la
profondeur diminue de la „valeur de réduction profondeur de perçage
IB“; la „profondeur perçage min. JB“ ne sera pas dépassée.

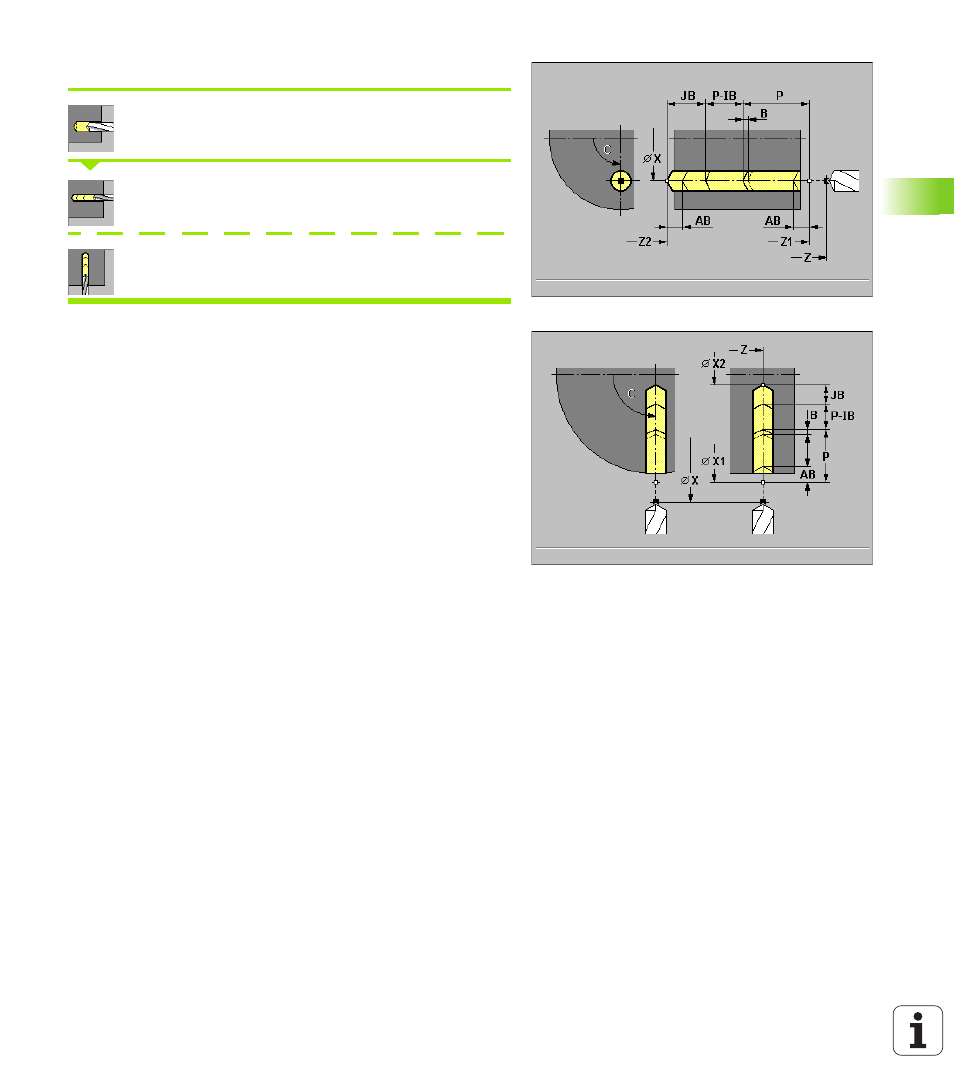

Paramètres du cycle
 X, Z Point de départ
 C Angle de broche (position axe C) – par défaut: Angle broche actuel
 P 1ère profondeur de perçage – par défaut: Perçage sans
interruption
 IB Valeur de réduction profondeur de perçage – par défaut: 0
 JB Profondeur min. perçage – par défaut: 1/10ème de P
 B Longueur de retrait – par défaut: Retrait au „point initial du trou“
 T Numéro d'outil
 S Vitesse de rotation/vitesse de coupe
 F Avance par tour
 E Temporisation pour casser les copeaux au fond du trou – par
défaut: 0
 AB Longueur d'amorce de perçage et de sortie – par défaut: 0
 V Variantes d'amorce de perçage et de sortie – par défaut: 0
„ 0: Sans réduction de l'avance
„ 1: Réduction d'avance pour perçage avec sortie
„ 2: Réduction d'avance pour avance de perçage
„ 3: Réduction d'avance pour amorce de perçage et perçage avec
sortie
 D Retrait Vitesse de retrait et passe dans le trou – par défaut: 0
„ 0: Avance rapide
„ 1 Avance d'usinage
Perçage axial:
 Z1 Point de départ de trou – par défaut: Perçage à partir de „Z“
 Z2 Point final du trou
