168 4 Programmation des cycles
4.6 Cy
cles de filetag
e
et de dég
a
g
e
ments de filetag
e

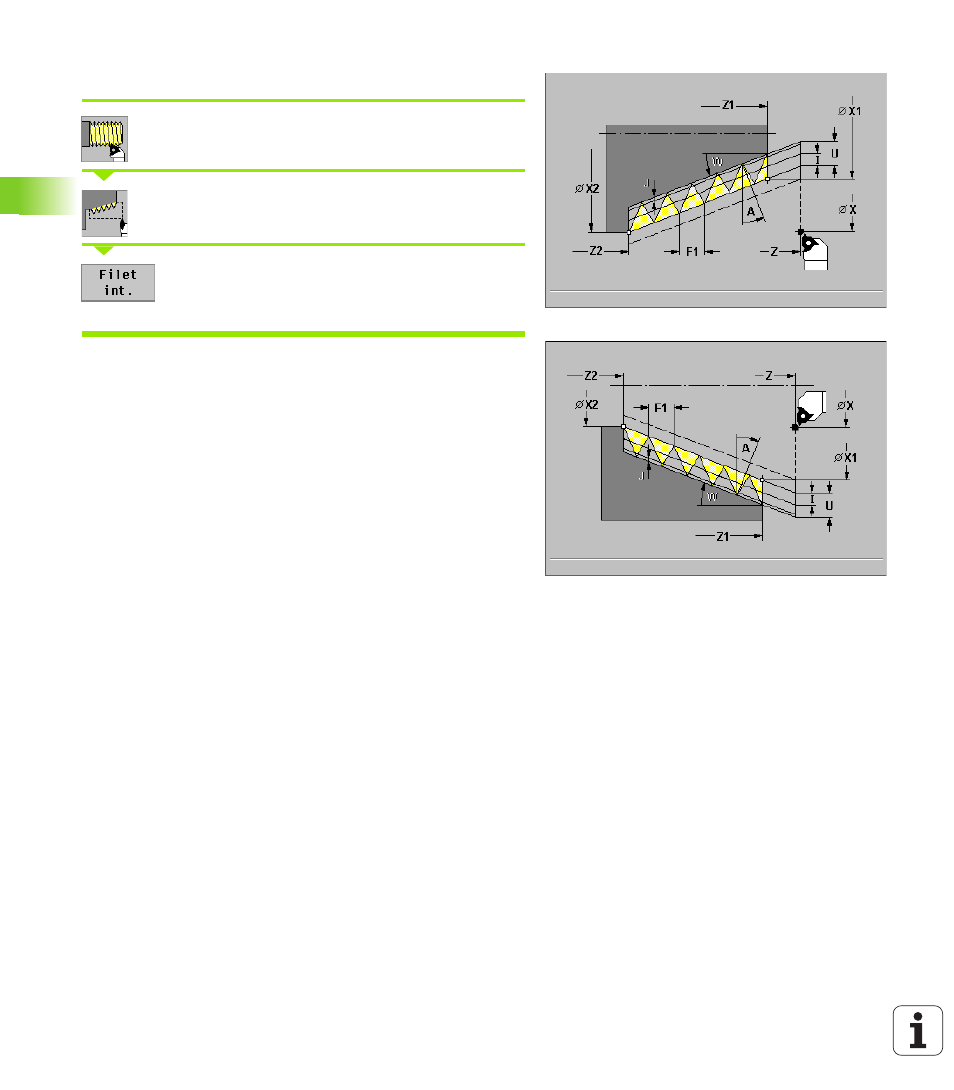

Filet conique
Sélectionner „Fileter“
Sélectionner „Filet conique“
Softkey Filet int.
Act.: Filet interne
Inact.: Filet externe
Le cycle réalise un filet conique externe ou interne à une ou plusieurs
rotations.
Paramètres du cycle
 X, Z Point de départ
 X1, Z1 Point de départ du filet (sans course d'approche)
 X2, Z2 Point final du filet (sans course de sortie)
 F1 Pas de vis (= avance)
 U Profondeur du filet
„ Aucune introduction: sera calculée
Filet externe: U=0.6134*F1
Filet interne: U=–0.5413*F1
 I 1ère profondeur de coupe
„ I<U: Première coupe avec „I“ – chaque coupe suivante:
Réduction de la profondeur de coupe jusqu'à „J“
„ I=U: Une coupe
„ Aucune introduction: calculée à partir de U et F1
 A Angle d'approche (par défaut: 30°): Plage: –60° <= A < 60°
„ A<0: Passe flanc gauche
„ A>0: Passe flanc droit
 W Angle conique: Plage: –60° < A < 60°
 J Profondeur de coupe restante – par défaut: 1/100 mm
 T Numéro d'outil
 S Vitesse de rotation/vitesse de coupe
 D Nombre de rotations – par défaut: 1 rotation
 E Pas de vis incrémental – par défaut: 0
„ E=0: Pas de vis constant
„ E>0: Augmente le pas de vis de E par tour
„ E<0: Réduit le pas de vis de E par tour
