Reprise de filetage (longitudinal)
Sélectionner „Fileter“
Sélectionner „Cycle filetage“
Activer Repasser
Softkey Filet int.
Act.: Filet interne
Inact.: Filet externe
Le cycle permet de réparer un filet simple. Comme la pièce a été
déserrée, la MANUALplus doit connaître la position exacte du filet.
Pour cela, positionnez l'arête de coupe de l'outil de filetage dans le
creux d'un filet et validez ces positions dans „C“ et „ZC“ (softkey
Enreg. position). A partir de ces valeurs, le cycle calcule l'angle de
broche au „point de départ Z“.

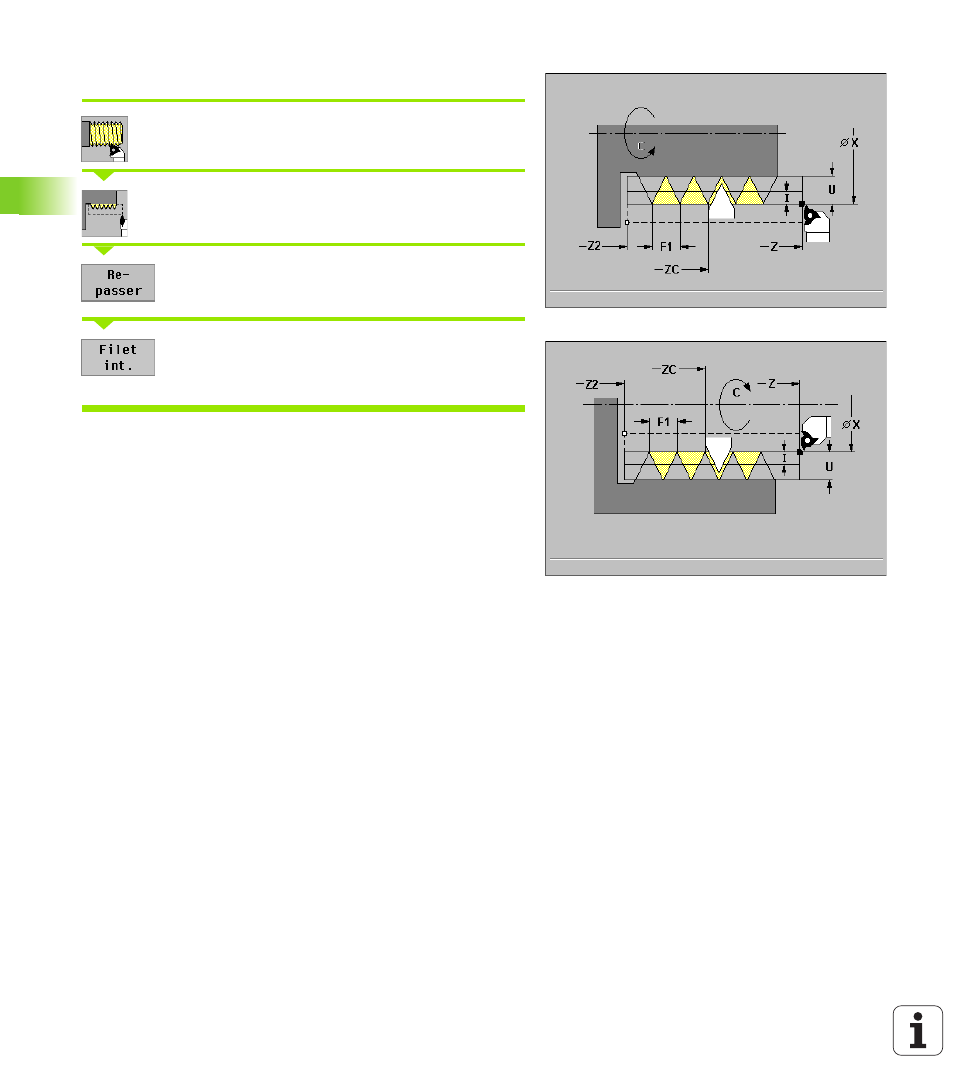

Paramètres du cycle
 Z2 Point final du filet
 C Angle mesuré
 ZC Position mesurée
 F1 Pas de vis (= avance)
 U Profondeur du filet
„ Aucune introduction: sera calculée
Filet externe: U=0.6134*F1
Filet interne: U=–0.5413*F1
 I 1ère profondeur de coupe
„ I<U: Première coupe avec „I“ – chaque coupe suivante:
Réduction de la profondeur de coupe
„ I=U: Une coupe
„ Aucune introduction: calculée à partir de U et F1
