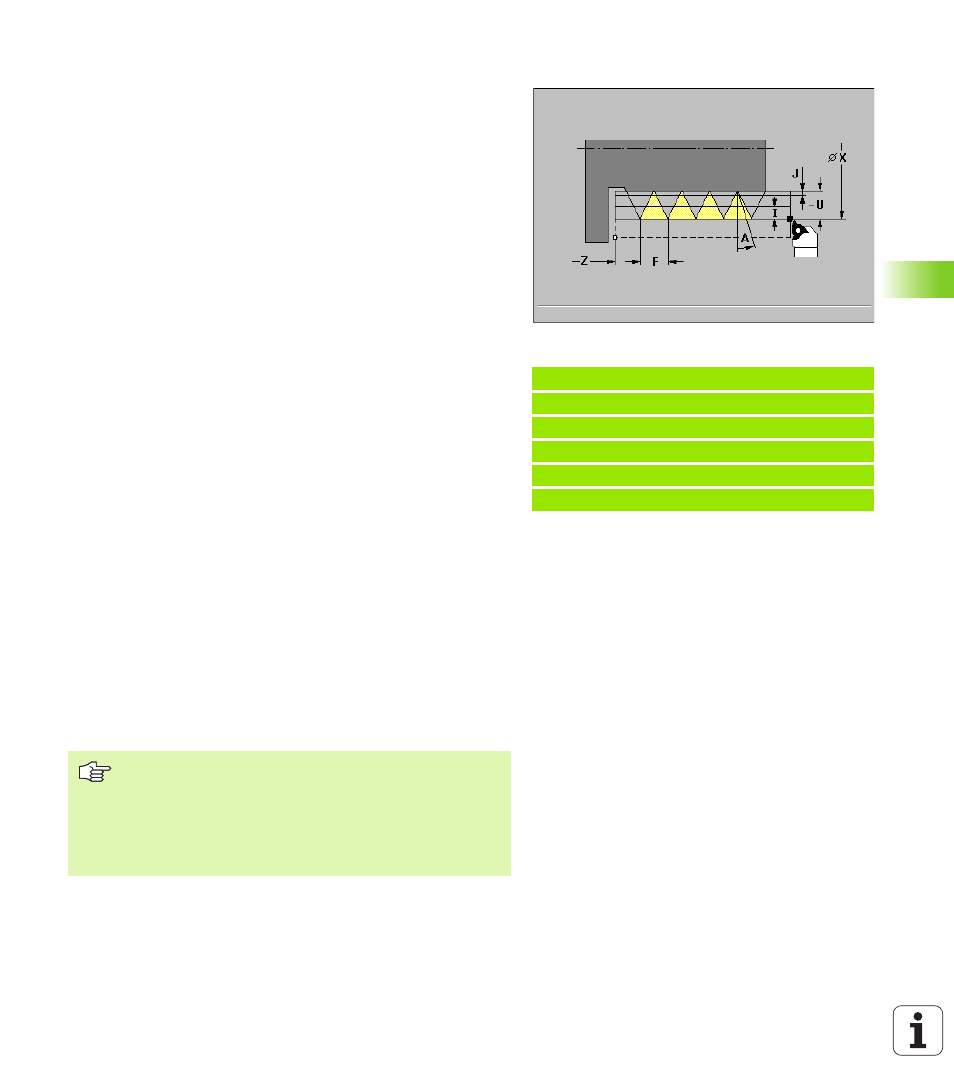

Filet longitudinal étendu à pas multiples G351
G351 réalise un filet longitudinal à une ou plusieurs rotations (filets
internes ou externes) avec pas de vis variable. Le filet débute à la
position effective de l'outil et finit au „point final X, Z“.
Paramètres
 Z Point final du filet
 F Pas de vis
 U Profondeur du filet
„ U>0: Filet interne
„ U<=0: Filet externe (longitudinal ou face frontale)
„ U= +999 ou –999: La profondeur du filet sera calculée
 I Plongée max. – Aucune introduction: I est calculé en fonction du
pas de vis et de la profondeur du filet
 A Angle d'approche (par défaut: 30°):
Plage: –60° < A < 60°
„ A>0: Passe flanc droit
„ A<0: Passe flanc gauche
 D Nombre de rotations (par défaut: 1)
 J Profondeur de coupe restante (par défaut: 1/100 mm)
 E Pas de vis variable (par défaut: 0)
„ E>0: Augmente le pas de vis de E par tour
„ E<0: Réduit le pas de vis de E par tour
Filet interne ou externe: Cf. signe de „U“
Répartition des passes: La première passe est réalisée avec „I“; à
chaque passe suivante, la profondeur de coupe est réduite jusqu'à „J“
soit atteinte.
Priorité donnée au positionnement avec la manivelle (si votre
machine est équipée pour cela): Les superpositions de la manivelle
sont limitées:
„ Sens X: Dépend de la profondeur de coupe actuelle; le point initial/
point final du filet en X ne seront pas dépassés
„ Sens Z: 1 pas de vis max. – Le point initial/point final du filet en X ne
seront pas dépassés
Exemple: G351
%351.nc
[G351]
N1 T45 G97 S1500 M3
N2 G0 X16 Z4
N3 G351 Z-29 F1.5 U-0.9 I0.2
FIN
„ „Arrêt cycle“ agit à la fin d'une passe de filetage.
„ Les potentiomètres d'avance et de broche sont inactifs
pendant l'exécution du cycle.
„ Vous activez cette fonction à l'aide du commutateur du
pupitre de la machine.
„ Pré-commande est désactivée
