MANUALplus 4110 HEIDENHAIN

289

6.3 Définition de la pièce br

ut

e

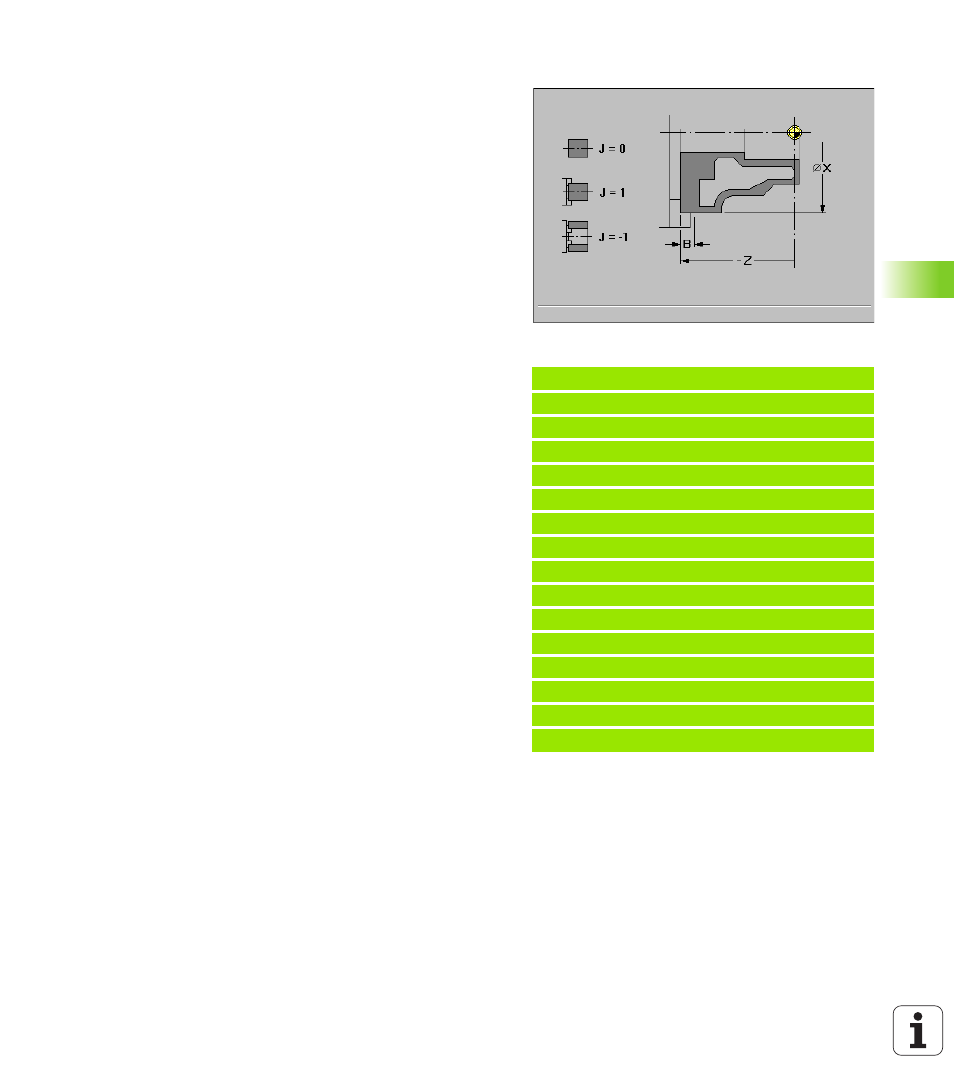

Contour de la pièce brute G21

G21 définit la situation de bridage. La définition de la pièce brute a lieu
immédiatement après G21 avec commandes G1, G2, G3, G12 et G13.
La définition de la pièce brute se termine par une commande G80. Ces
informations sont utilisées lors de la simulation graphique.

Paramètres

X Diamètre

Z Longueur

B Zone de bridage

J Type de bridage

„

0: aucun bridage

„

1: bridage externe

„

2: bridage interne

Exemple: G21

%21.nc

[G21]

N1 G21 X80 Z110 B10 J1

N2 G1 Z-15 B-1

N3 G1 X102 B2

N4 G1 Z-22

N5 G1 X90 Zi-12 B1

N6 G1 Zi-6

N7 G1 X100 A80 B-1

N8 G1 Z-47

N9 G1 X110

N10 G80

N11 T3 G95 F0.25 G96 S200 M3

N12 G0 X0 Z2

N.. . . .

FIN
