1.5 Points de référence de la
machine
Point zéro machine

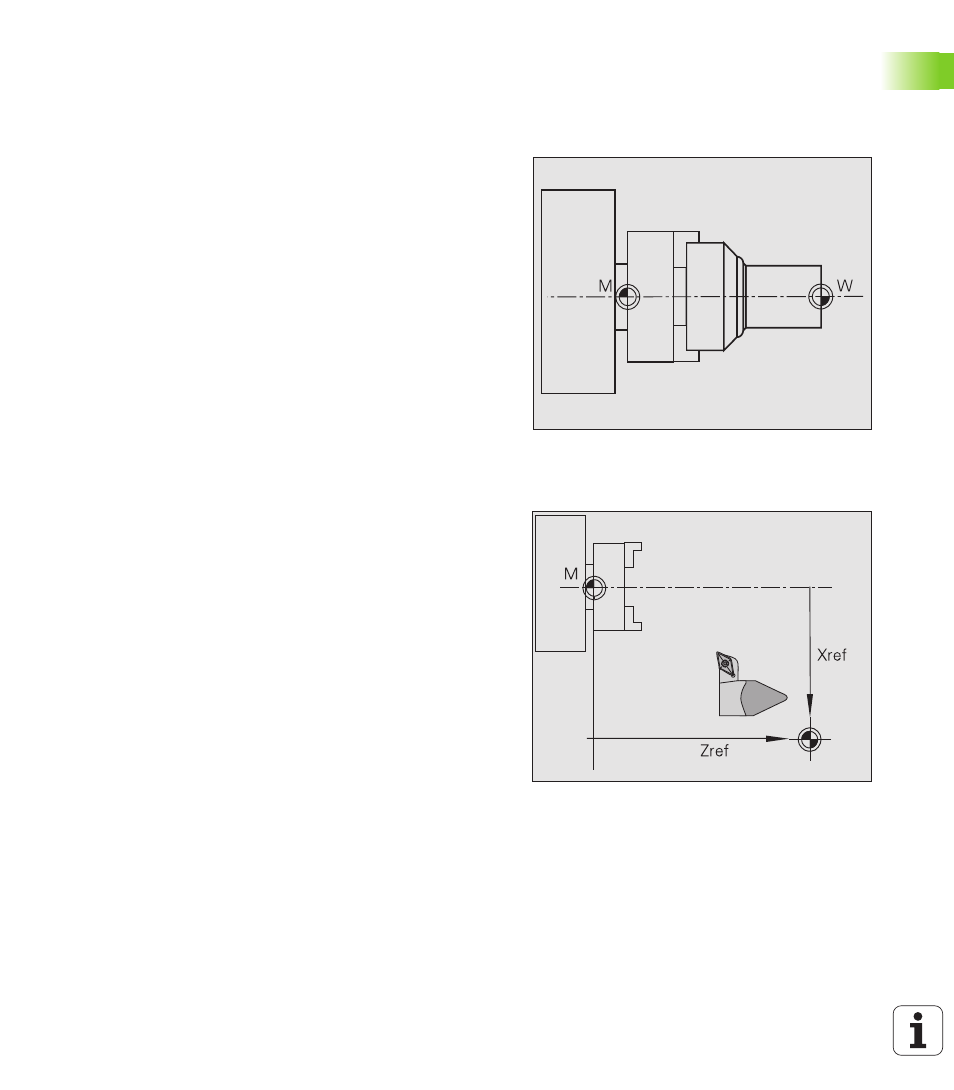

Le point d'intersection de l'axe X et de l'axe Z est le „point zéro
machine“. Sur un tour, il correspond généralement au point
d'intersection de l'axe de broche et de la surface de la broche. Il est
désigné par la lettre „M“ (fig. en haut et à droite).
Point zéro pièce
Pour usiner une pièce, il est plus simple de mettre le point de
référence sur la pièce telle qu'elle est cotée sur le plan. Ce point est
le „point zéro pièce“. Il est désigné par la lettre „W“ (fig. de droite, au
centre).
Point de référence
Les systèmes de mesure montés sur la machine sont responsables
du fait que la commande „oublie“ ou non la position lors de sa mise
hors tension. Si tel est le cas, vous devez franchir des points de
référence fixes après avoir mis sous tension la MANUALplus. Le
système détecte les écarts entre les points de référence et le point
zéro machine (fig. en bas et à droite).
