4.6 Cy
cles de filetag
e
et de dég
a
g
e
ments de filetag
e
Angle de passe (angle de flanc)
Pour certains cycles de filetage, vous pouvez indiquer l'angle de flanc.

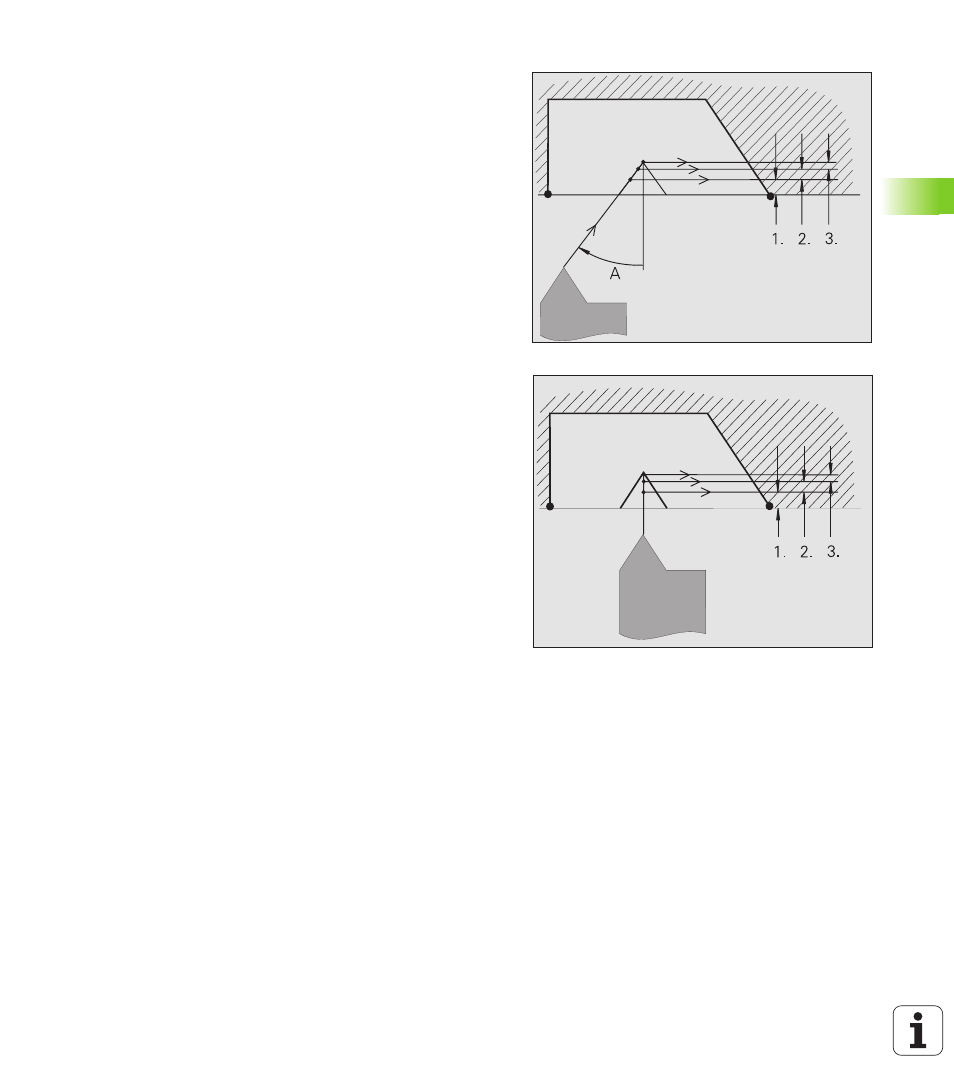

Les figures de droite illustrent la procédure pour un angle de passe de
–30° (fig. en haut et à droite) ou pour un angle de passe de 0° (fig. au
centre et à droite).
Profondeur du filet, répartition des passes
La profondeur du filet est programmée dans tous les cycles de
filetage. La MANUALplus réduit la profondeur de coupe à chaque
passe (fig. de droite, au centre).
Superpositions de la manivelle dans les cycles de filetage
A partir du logiciel en version 526 488-09, vous pouvez influer sur la
coupe de filetage en cours par superpositions de la manivelle en X et
Z; ceci vous permet d'optimiser l'usinage du filet. La superposition de
la manivelle doit être acceptée par le constructeur de la machine et
elle s'active avec le commutateur situé sur le pupitre de la machine.
Les superpositions de la manivelle sont limitées de la manière
suivante:
„ Sens X (profondeur du filet): Dépend de la profondeur de coupe
active; le point de départ et le point final du filet en X ne doivent pas
être dépassés.
„ Sens Z: Une rotation max.; le point de départ et le point final du filet
en Z ne doivent pas être dépassés.
Approche du filet/sortie du filet
Le chariot a besoin d'une approche en amont du filet lui-même pour
accélérer jusqu'à l'avance programmée et d'une sortie à la fin du filet
pour freiner le chariot.
Si la course d'approche/de sortie du filet est trop courte, des pertes de
qualité peuvent éventuellement être constatées. Dans ce cas, la
MANUALplus délivre un message d'avertissement.
Calcul de la longueur d'approche:
BA > 0,75 * (F*S)² / a + 0,15
Calcul de la longueur de sortie:
BA > 0,75 * (F*S)² / e + 0,15
BA: Longueur d'approche min.
BE: Longueur de sortie min.
F: Pas de vis en mm/tour
S: Vitesse de rotation en tours/seconde
a: Accélération en mm/s² (cf. “Paramètres de configuration” à la
page 435 –1105 „Accélération début séquence“)
e: Accélération en mm/s² (cf. “Paramètres de configuration” à la
page 435 –1105 „Accélération fin séquence“)
