MANUALplus 4110 HEIDENHAIN 379
6.21 Usinag
e sur le pour
tour

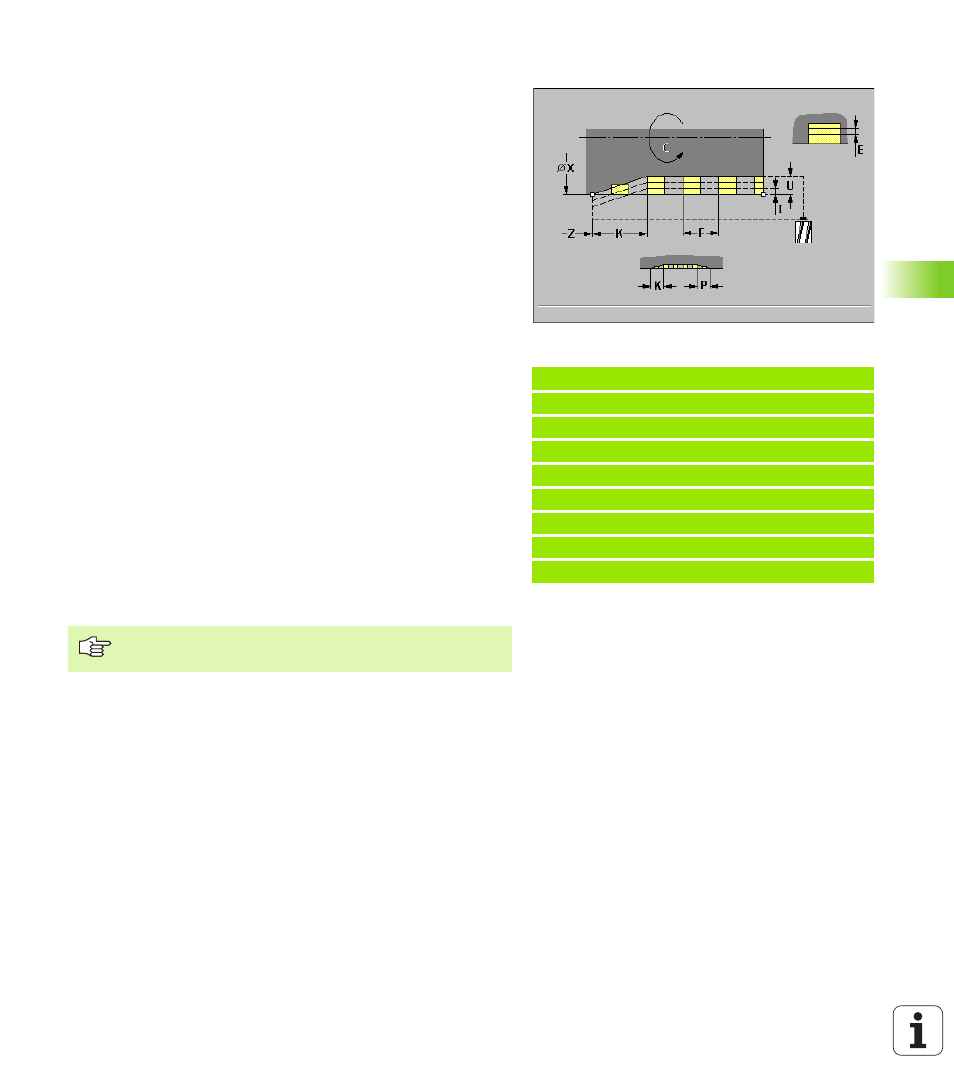

Fraisage de rainure hélicoïdale G798
G798 fraise une rainure hélicoïdale à partir de la position actuelle de
l'outil jusqu'au „point final X, Z“. La largeur de la rainure correspond au
diamètre de la fraise.
La première passe est exécutée avec „I“ – Les autres passes sont
calculées par la MANUALplus de la manière suivante:
La réduction de passe s'effectue jusqu’à >= 0,5 mm. Par la suite,
chaque passe est effectuée avec 0,5 mm.
Paramètres
 X Point final (cote de diamètre) (par défaut: Position effective en
X)
 Z Point final de la rainure
 C Angle initial: Position du début de la rainure (par défaut: 0)
 F Pas de vis
„ F positif: Filet à droite
„ F négatif: Filet à gauche
 F Pas de vis
 P Longueur d'approche: Rampe au début de la rainure
(par défaut: 0)
 P Longueur en sortie: Rampe à la fin de la rainure (par défaut: 0)
 U Profondeur du filet
 I Plongée max. (par défaut: Profondeur totale en une passe)
 E Valeur de réduction pour réduction de passe (par défaut: 1)
Exemple: G798
%798.nc
[G798]
N1 T71 G197 S800 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X80 Z15
N5 G798 X80 Z-120 C0 F20 K20 U5 I1
N6 M15
FIN
Passe actuelle = I * (1 – (n–1) * E)
n: nième passe
Le fraisage d'une rainure hélicoïdale s'effectue
uniquement de manière externe.
