232 4 Programmation des cycles
4.9 Modèles de tr
ous et de figur
es de fr
aisag
e
Perçage/fraisage modèle linéaire radial
Sélectionner „Percer“
Sélectionner le „perçage radial“ (figure en haut et à
droite)
Sélectionner le „perçage profond radial“ (figure de
droite, au centre)
Sélectionner le „taraudage radial“ (figure en bas et à
droite)
Activer Modèle linéaire
Sélectionner „Fraisage“
Sélectionner la „rainure radiale“ (figure en haut, à la
page suivante)
Sélectionner le „contour ICP radial“ (figure du centre,
à la page suivante)
Activer Modèle linéaire
La fonction „Modèle linéaire“ est activée dans les cycles de perçage
ou de fraisage pour réaliser des modèles de trous/de figures de
fraisage équidistants sur une ligne située sur le pourtour.

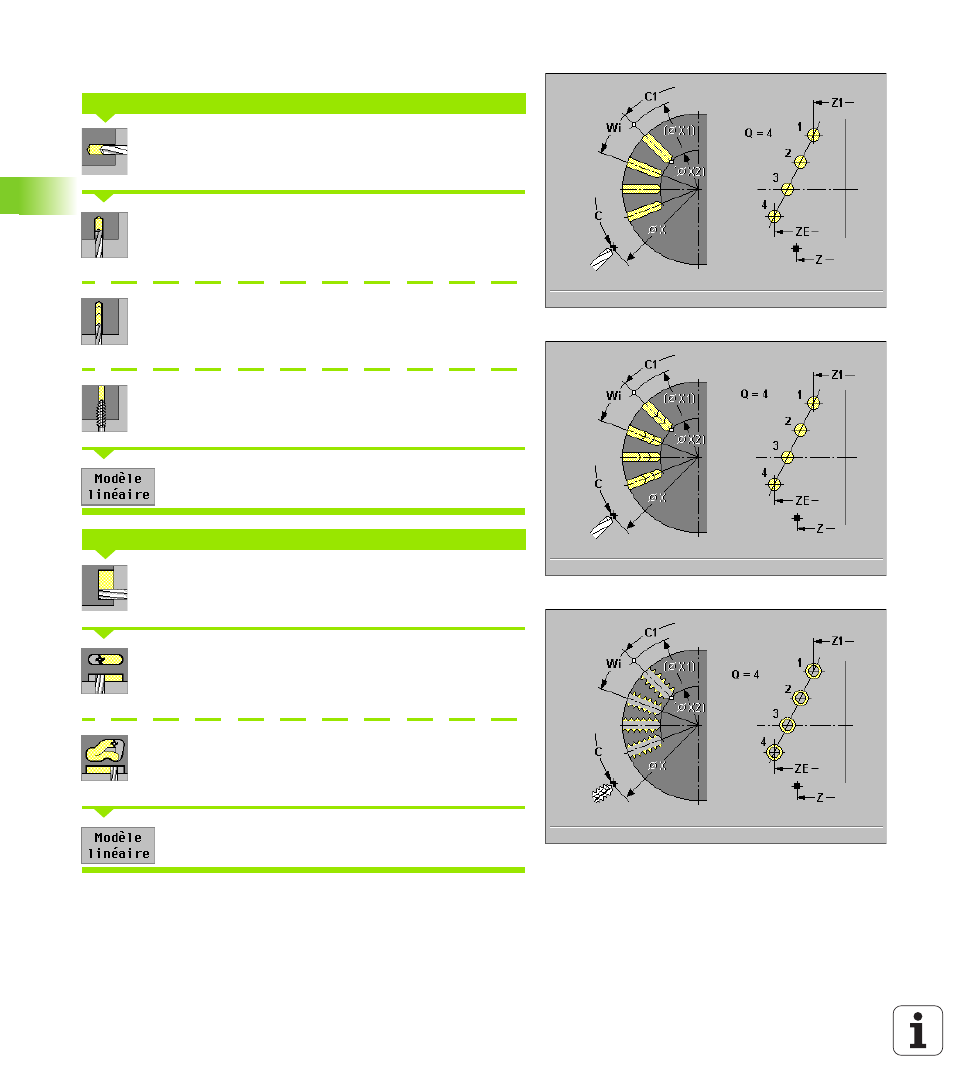

Modèles de trous linéaire radial
Modèle linéaire radial de figures de fraisage
