Dégagement de forme U
Sélectionner les „cycles de coupe“
Sélectionner le „dégagement U“
Le cycle créé le dégagement de „forme U“ et effectue
facultativement la finition de la surface transversale limitrophe.
L'usinage est réalisé en plusieurs passes si la largeur du dégagement
est supérieure à la largeur d'usinage de l'outil. Si la largeur de l'arête
de coupe de l'outil n'est pas définie, K fait office de largeur d'arête de
coupe. Un chanfrein/arrondi est créé de manière facultative.
Paramètres du cycle

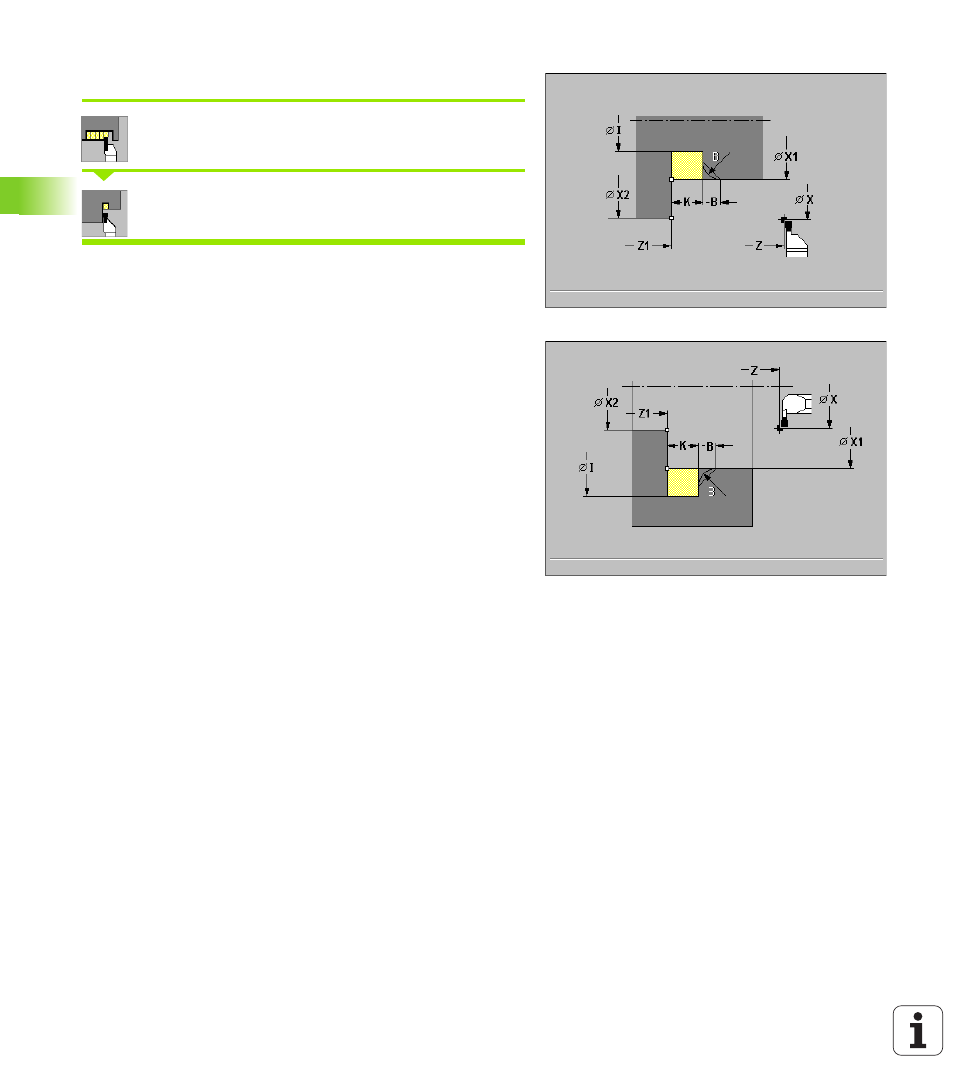

 X, Z Point de départ
 X1, Z1 Angle du contour
 X2 Point final de la surface transversale
 I Diamètre du dégagement
 K Largeur du dégagement
 B Chanfrein/arrondi
„ B>0: Rayon de l'arrondi
„ B<0: Largeur du chanfrein
 T Numéro d'outil
 S Vitesse de rotation/vitesse de coupe
 F Avance par tour
Exécution du cycle
1 calcul de la répartition des passes
2 plongée à partir de „X, Z“ jusqu'à la distance de sécurité
3 déplacement selon l'avance d'usinage jusqu'à la position du
„diamètre I du dégagement“; à cet endroit, une temporisation est
effectuée (2 tours)
4 retrait de l'outil et nouvelle plongée
5 répétition de 3...4 jusqu'à ce que l'„angle Z1“ soit atteint.
6 A la dernière passe, finition de la surface transversale limitrophe à
partir du „point final X2“ , si celui-ci est défini
7 usinage du chanfrein/de l'arrondi si celui-ci est défini
8 retour en diagonale jusqu’au point de départ
