Perçage/fraisage modèle circulaire axial
Sélectionner „Percer“
Sélectionner le „perçage axial“ (figure en haut et à
droite)
Sélectionner le „perçage profond axial“ (figure de
droite, au centre)
Sélectionner le „taraudage axial“ (figure en bas et à
droite)
Activer Modèle circul.
Sélectionner „Fraisage“
Sélectionner la „rainure axiale“ (figure en haut, à la
page suivante)
Sélectionner le „contour ICP axial“ (figure du centre,
à la page suivante)
Activer Modèle circul.
La fonction „Modèle circulaire“ est activée dans les cycles de
perçage/fraisage pour réaliser des modèles de trous/de figures de
fraisage équidistants sur une ligne située sur la face frontale.

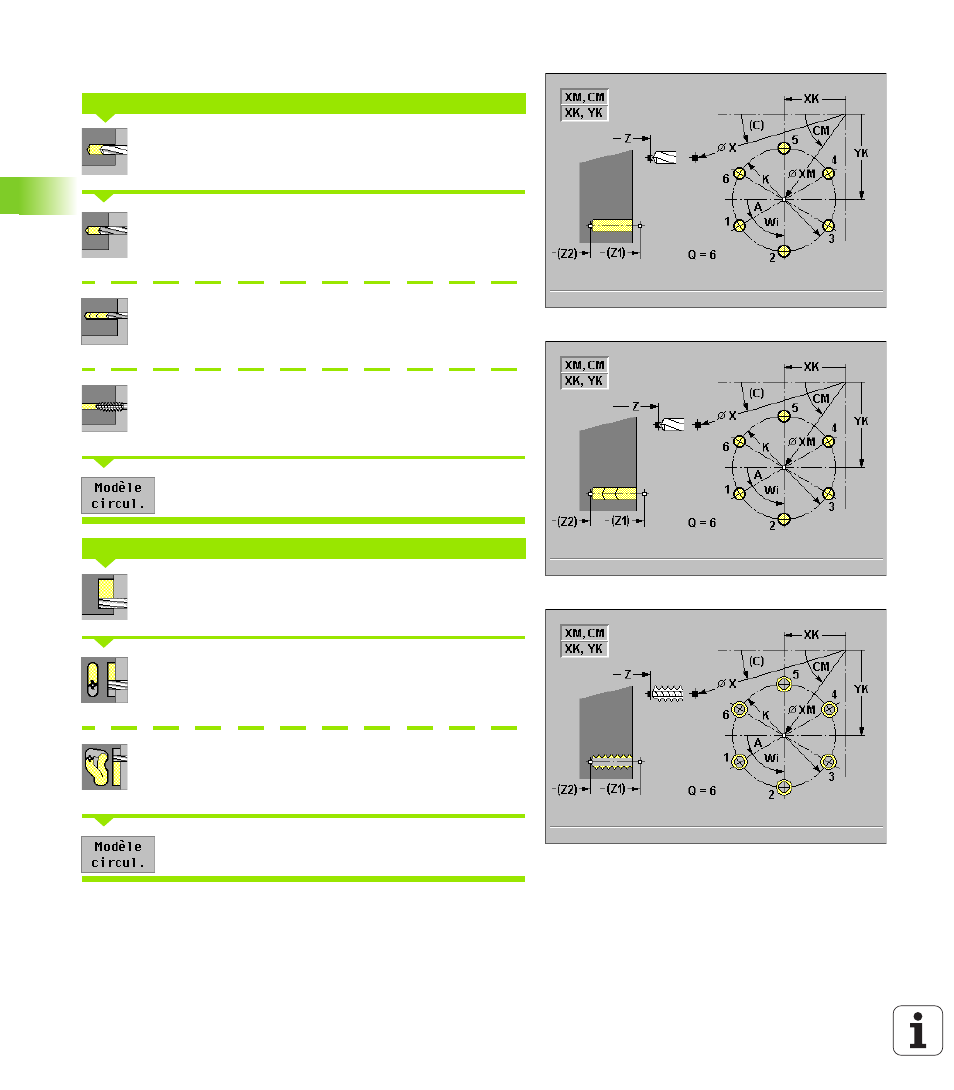

Cercle de trous axial
Modèle circulaire axial de figures de fraisage
