50 3 Mode de fonctionnement Machine
3.4 Configur
ation de la mac
h
ine
3.4 Configuration de la machine
Que vous usiniez la pièce manuellement ou automatiquement, vous
devez „préparer“ la machine. En mode manuel, vous accédez aux
fonctions suivantes avec le sous-menu „Configurer“:
„ Initialisation des valeurs des axes (définir le point zéro pièce)
„ Initialisation de la zone protégée
„ Initialisation du point de changement d'outil
„ Initialisation des valeurs de l'axe C
Définir le point zéro pièce
Sélectionner „Configurer“
„Sélectionner „Régler valeurs axes“
Affleurer le point zéro pièce (surface transversale)
Définir la position d'affleurement de la pièce comme
„point zéro pièce Z“
Introduire la distance outil – point zéro pièce comme „coordonnée
point de mesure Z“
La MANUALplus calcule le „point zéro pièce Z“
Point zéro machine Z = point zéro pièce Z
(décalage = 0)
Point zéro machine X = point zéro pièce X
(décalage = 0)

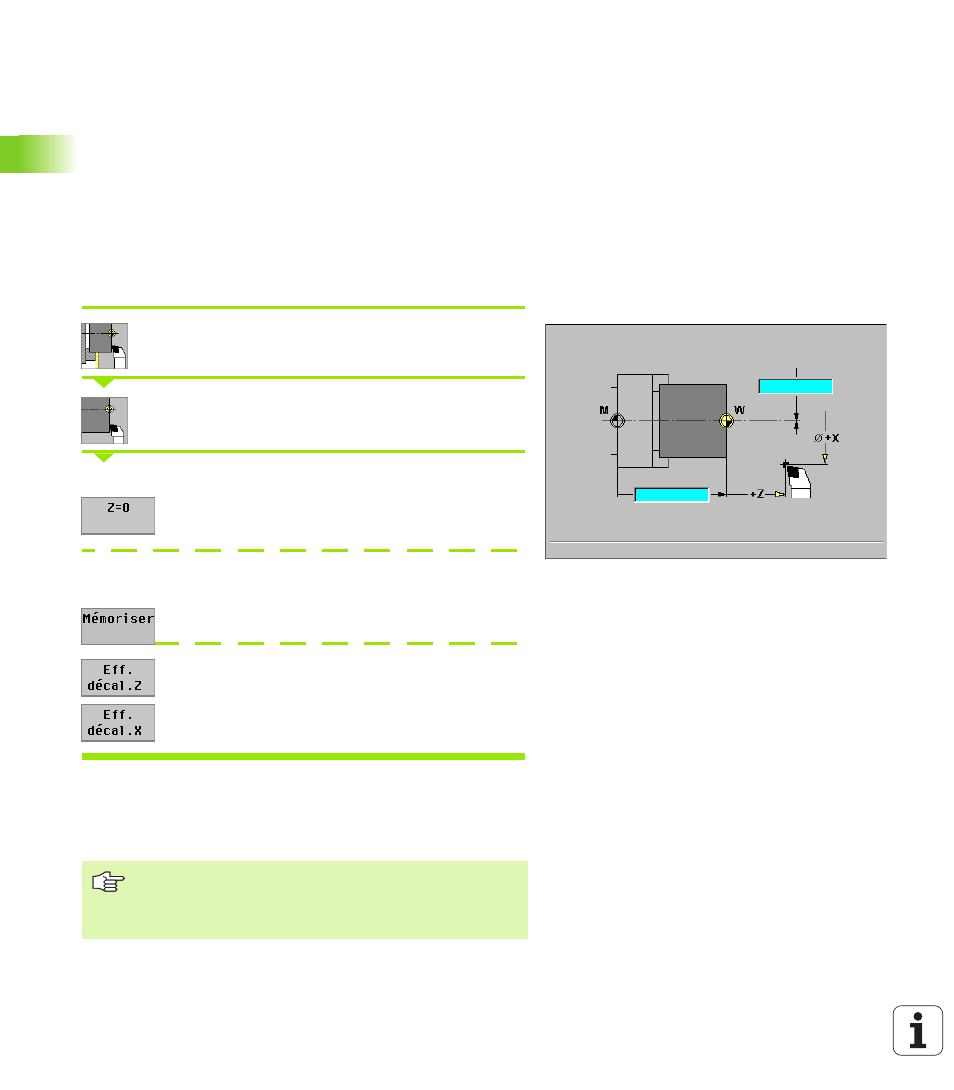

Dans la figure d'aide, la MANUALplus affiche la distance entre point
zéro machine – point zéro pièce (appelée également „décalage“).
Si vous modifiez le point zéro pièce, la commande affiche de nouvelles
valeurs.
Si vous modifiez le point zéro pièce en X, introduisez le
diamètre en tant que „coordonnée point de mesure X“. La
figure d'aide affiche la distance „point zéro machine X –
point zéro pièce“ comme cote de rayon.
