380
6 Programmation DIN
6.21 Usinag
e sur le pour
tour

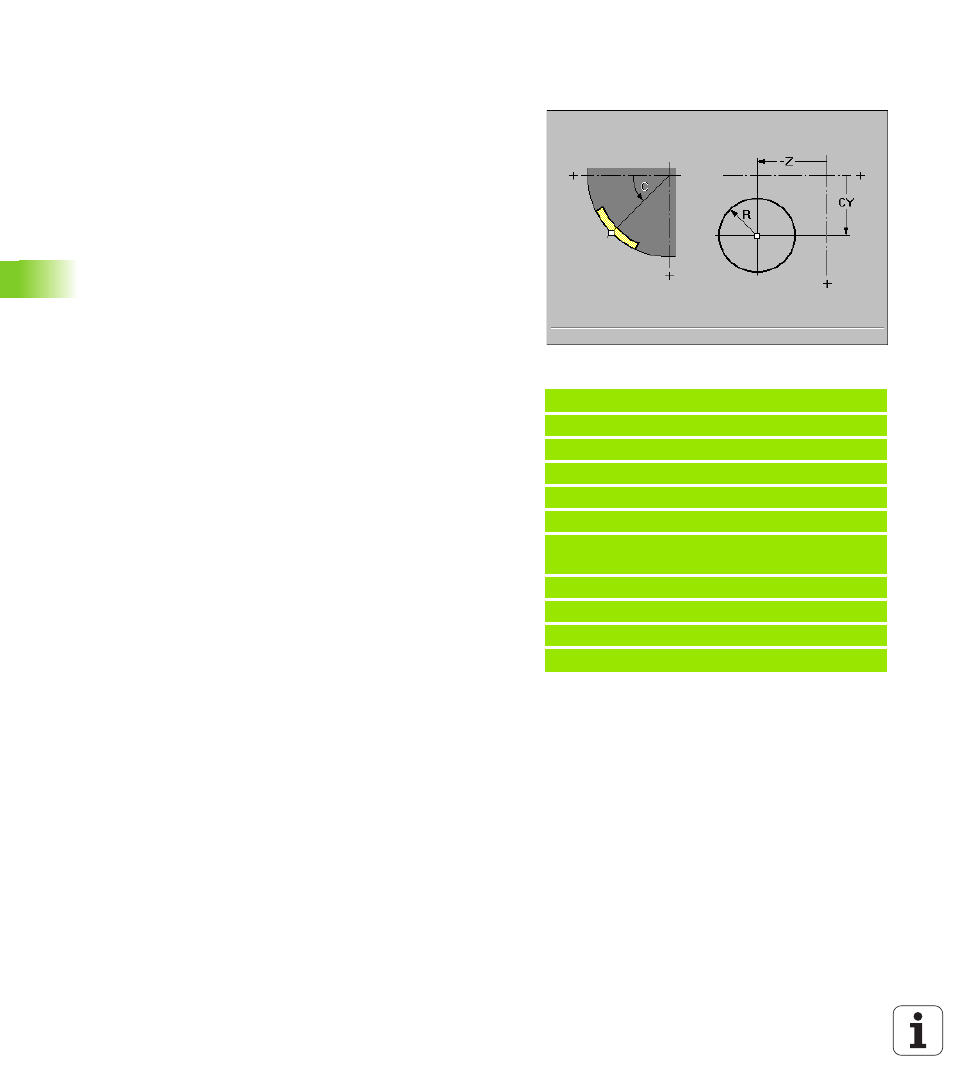

Définition de figure pour cercle entier sur le
pourtour G314
G314 définit un cercle entier sur le pourtour. Vous programmez la
figure en la combinant avec G794.
Paramètres
Z Centre
CY Centre
comme cote de segment (référence: Diamètre de
référence G120)
C Centre
Angle au centre – Direction angulaire: Cf. figure d'aide
R Rayon
du cercle
Exemple: G314
%314.nc
[G314]
N1 T71 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z5
N5 G794 X100 XE97 P2 U0.5 R0 K0.5 F0.15 H0
Q0
N6 G314 Z-35 C0 R20
N7 G80
N8 M15
FIN
