6.20 Usinage sur la face frontale
Point initial du contour/avance rapide G100

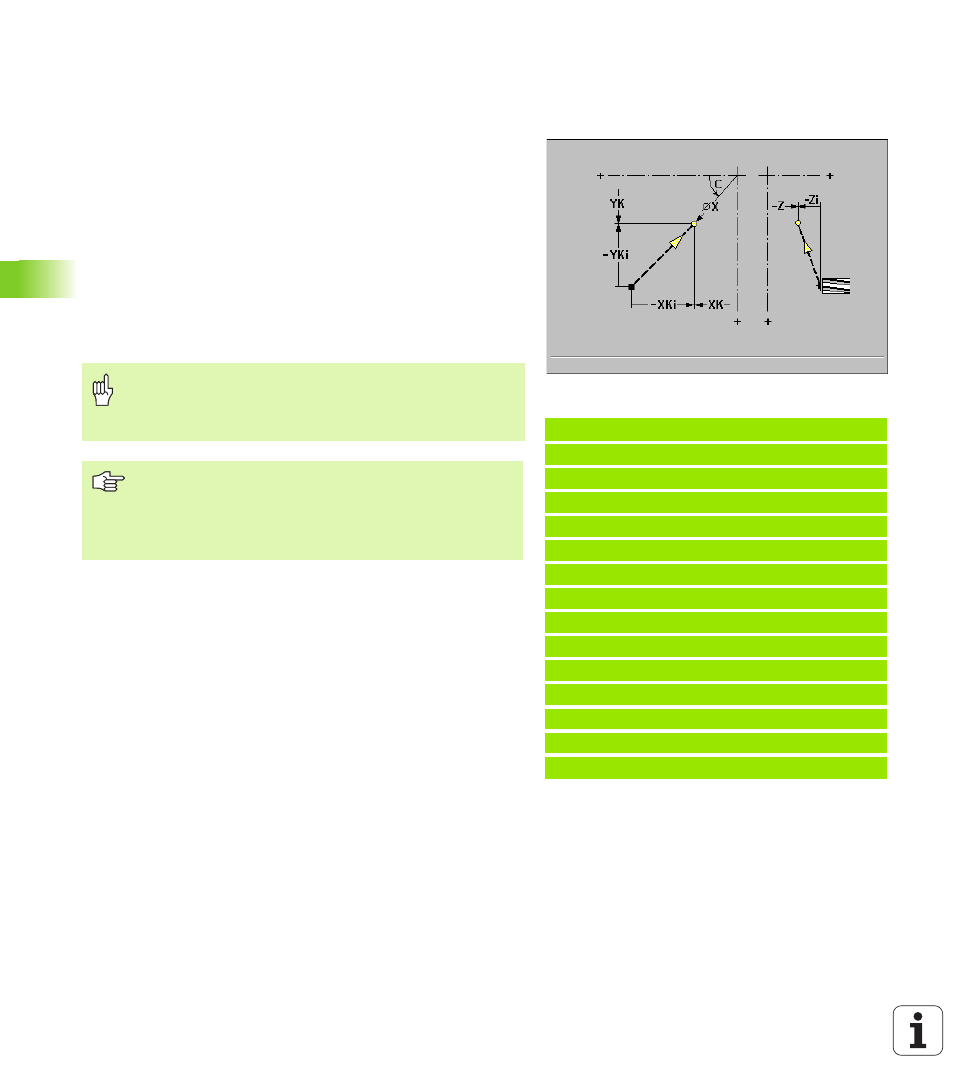

Commande de géométrie: G100 définit le point initial d'un contour
sur la face frontale.
Commande d'usinage: L'outil se déplace en rapide sur la trajectoire
la plus courte jusqu'au „point final“.
Paramètres
X Point final
(cote de diamètre)
C Angle final
– Direction angulaire: Cf. figure d'aide
XK Point final
(cartésien)
YK Point final
(cartésien)
Z Point final
Exemple: G100
%100.nc
[G100, G101, G102, G103]
N1 T70 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G793 Z2 ZE-5 P2 U0.5 R0 I0.5 F0.15 H0 Q0
N6 G100 XK20 YK5
N7 G101 XK50 B5
N8 G103 XK5 YK50 R50 Q1 B5
N9 G101 XK5 YK20 B5
N10 G102 XK20 YK5 R20 B5
N11 G80
N12 M15
FIN
Attention, risque de collision !
Avec G100, l'outil effectue un déplacement linéaire –
même si vous ne programmez que „C“. Pour positionner
la pièce sur un angle donné, utilisez G110.
Définissez le „point initial du contour“ ou le point final
soit en coordonnées polaires, soit en coordonnées
cartésiennes.
Autorisé seulement avec G100 comme commande
d'usinage: Paramètre Z
