68 3 Mode de fonctionnement Machine
3.9 Simulation gr
aphique
3.9 Simulation graphique
Grâce à la simulation graphique, vous pouvez
contrôler l'enlèvement des copeaux, la répartition des
passes et le contour obtenu avant l'enlèvement de
copeaux.
En modes „Manuel“ et „Apprentissage“, vous
vérifiez le déroulement d'un seul cycle – En
„Déroulement de programme“, vous contrôlez un
programme-cycles ou un programme DIN complet.
Une pièce brute programmée est représentée avec la
simulation. La MANUALplus simule également les
opérations d'usinage que vous effectuez sur la face
frontale ou sur le pourtour (broche orientée ou axe C).
Ceci permet de contrôler tout le processus
d'enlèvement des copeaux.
En mode manuel et en mode Apprentissage, la
commande représente le cycle que vous êtes en train
de traiter. En mode Déroulement de programme, la
simulation débute à la position du curseur. Les
programmes DIN sont simulés à partir de leur début.

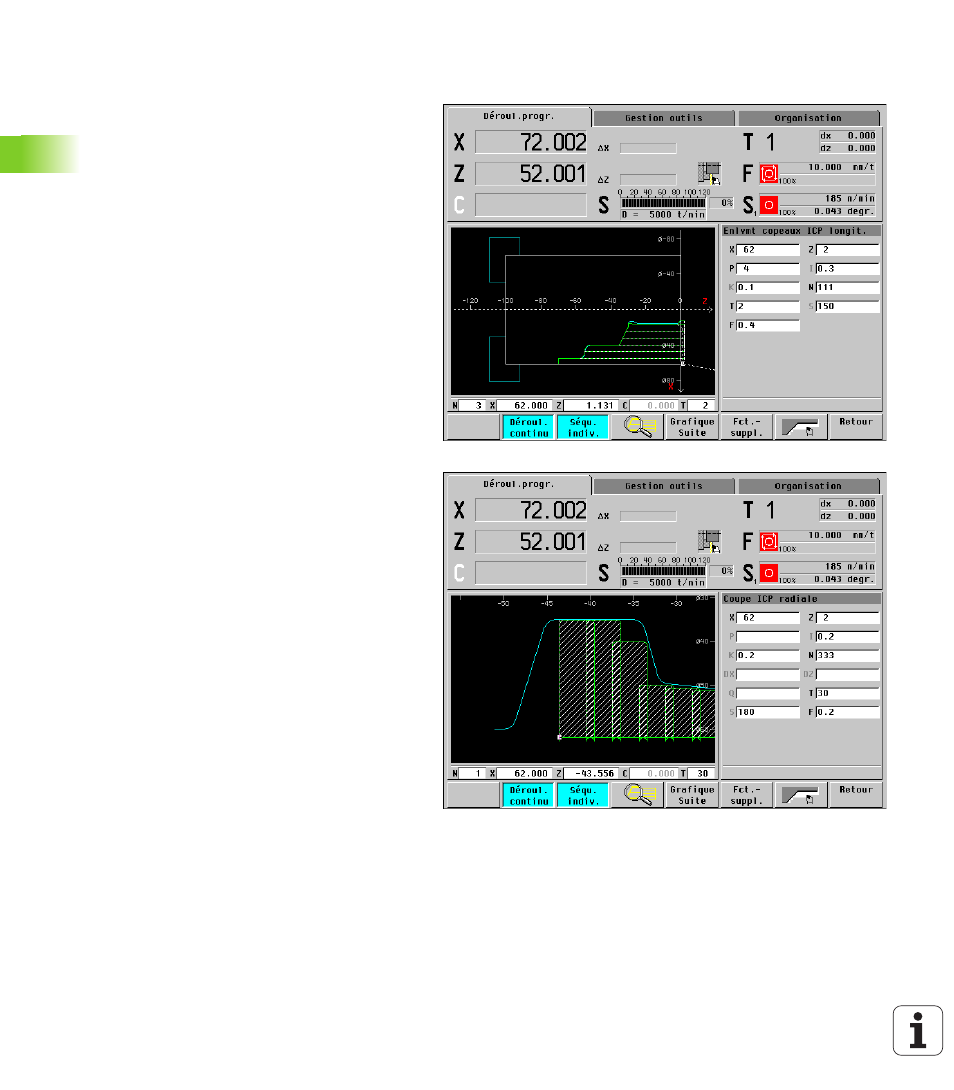

Vous pouvez choisir entre la représentation filaire
(„Trace“) et la représentation de la trajectoire de
l'arête de coupe („Taillant“). Le tournage dispose en
outre de la simulation du déplacement (graphisme de
gommage). Ce contrôle graphique est surtout
préconisé en mode „Déroulement de programme“
car il donne une bonne vue d'ensemble du processus
d'enlèvement des copeaux.
La représentation filaire („Trace“) permet, en un
rapide coup d'œil, de se faire une bonne idée de la
répartition des passes. Mais elle n'est pas
véritablement adaptée à un contrôle précis du contour
dans la mesure où la trajectoire de la pointe théorique
de l'outil ne correspond pas au contour de la pièce.
Dans la CN, cette „simulation“ est compensée grâce
à la correction du rayon de l'arête de coupe.
La représentation de la trajectoire de l'arête de
coupe („Taillant“) tient compte de la géométrie de
l'arête de coupe. Vous pouvez vérifier si le matériau
est intact, si le contour est endommagé ou si les
recouvrements sont trop importants. La
représentation de la trajectoire de la dent est
intéressante, tout particulièrement pour les
opérations d'usinage de gorges/de perçage et de
fraisage car la forme de l'outil est décisive pour le
résultat.
