Saisie arc de cercle sur contour de tournage

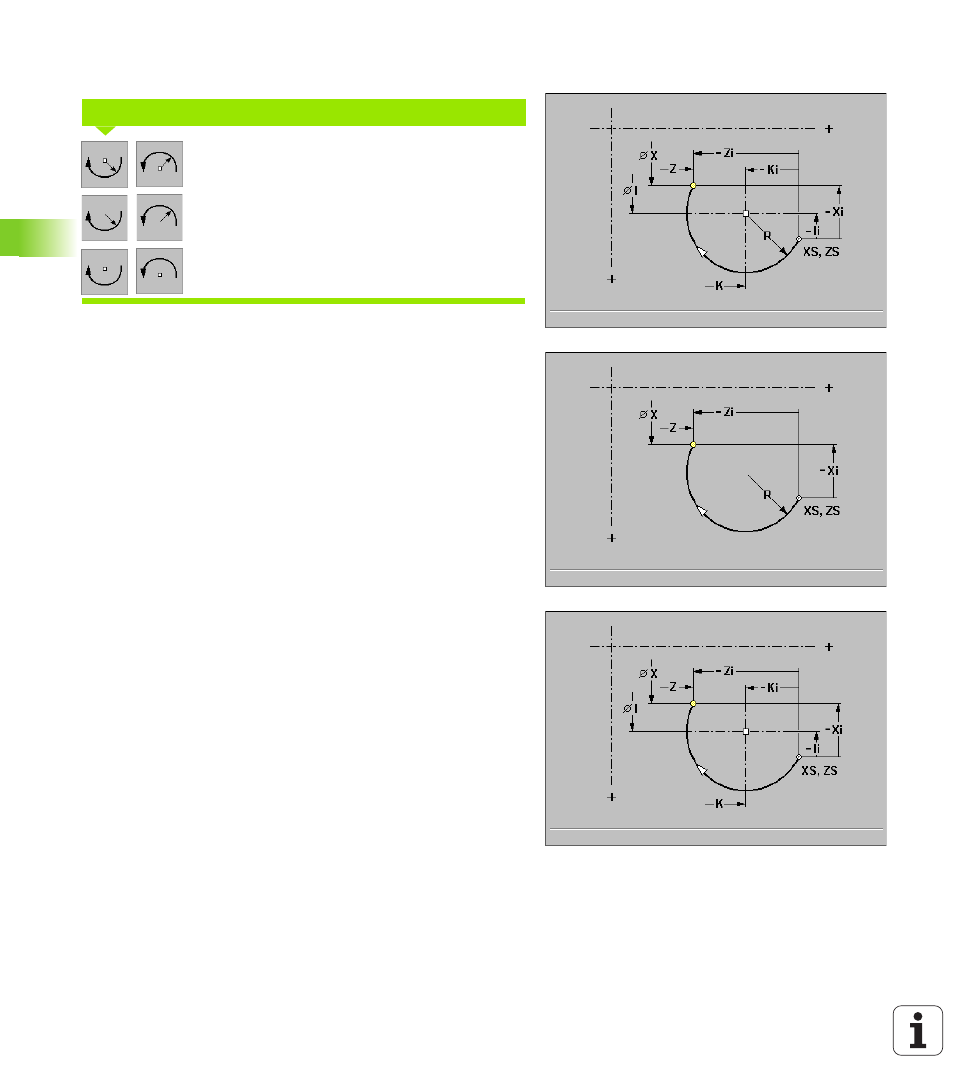

Arc (de cercle) avec centre (MP) et rayon (R)
Arc de cercle avec rayon
Arc de cercle avec centre (MP)
Vous indiquez les cotes de l'arc de cercle et définissez le
raccordement vers l'élément de contour suivant.
Paramètres (le centre n'est pas demandé pour „Arc avec rayon“ – et
le rayon n'est pas demandé pour „Arc avec centre“)
XS, ZS Point de départ en X/Z
(= point final du dernier élément)
X, Z Point-cible en X/Z:
Point final de l'arc de cercle
Xi, Zi Point-cible en X/Z
(incrémental): Distance point de départ
– point cible
I, K Centre en X/Z:
Centre de l'arc de cercle
Ii, Ki Centre en X/Z
(incrémental): Distance point de départ –
centre
R Rayon
F Avance spéciale
Sélectionner le sens de rotation et le mode de cotation
