MANUALplus 4110 HEIDENHAIN

347

6.16 Cy

cles de dég

a

g

e

ments

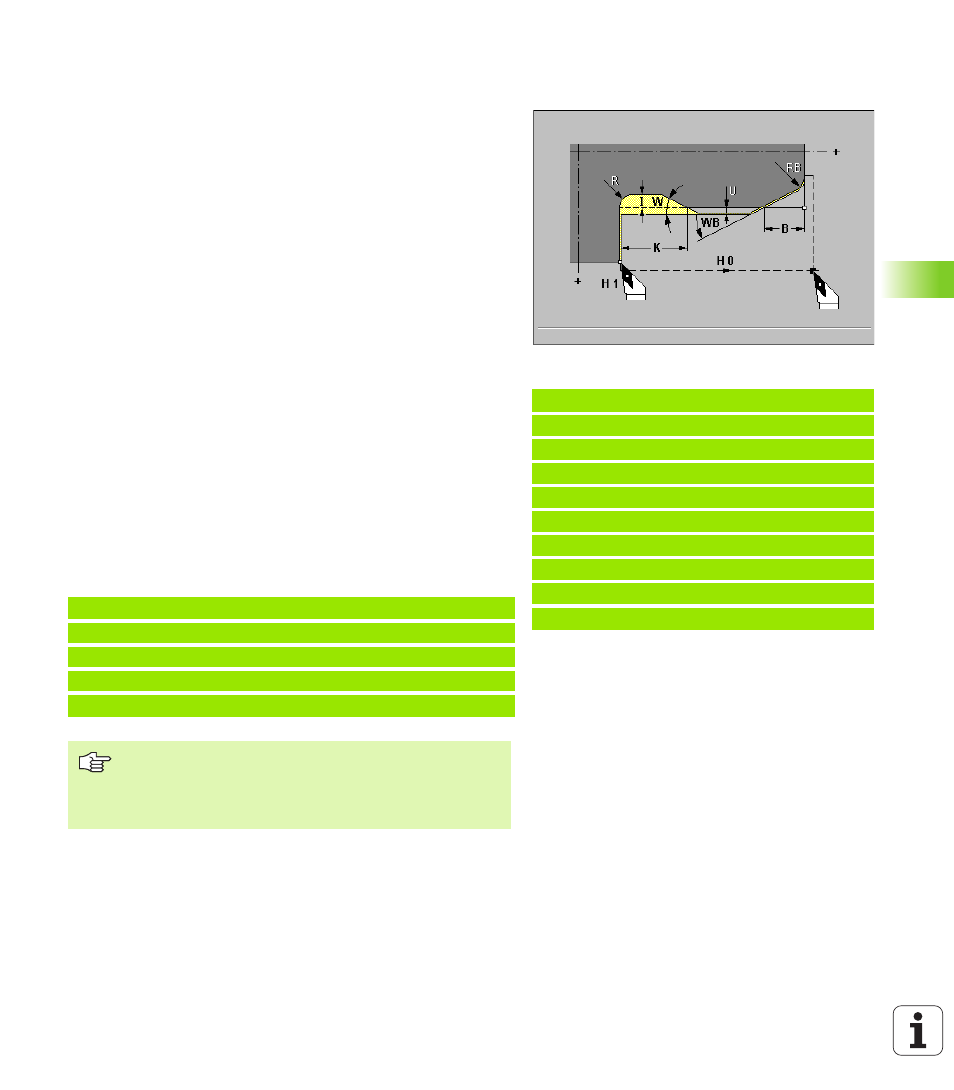

Dégagement DIN 509 E avec usinage du cylindre
G851

Si vous programmez l'un des paramètres „B“ ou „RB“, G851 usine le
cylindre „en avant“, le dégagement, la surface transversale suivante
et l'attaque du cylindre.

Paramètres

I Profondeur du dégagement

(par défaut: Tableau standard)

K Longueur du dégagement

(par défaut: Tableau standard)

W Angle du dégagement

(par défaut: Tableau standard)

B Longueur d'attaque

– Aucune introduction: L'attaque du cylindre

ne sera pas usinée

RB Rayon d'attaque

– Aucune introduction: Le rayon d'attaque ne

sera pas usiné

WB Angle d'attaque

(par défaut: 45°)

E Avance réduite

(par défaut: Avance active): Pour la plongée et

pour l'attaque du cylindre

H Mode de sortie

(par défaut: 0):

„

H=0: L'outil retourne au point initial

„

H=1: L'outil se trouve à la fin de la surface transversale

U Surépaisseur de finition

pour la zone du cylindre (par défaut: 0)

Remarque:
Les paramètres que vous ne programmez pas sont calculés par la
MANUAL PLUS à l'aide du diamètre du cylindre prélevé dans le
tableau standard (cf. “DIN 509 E, DIN 509 F – Paramètres pour
dégagements” à la page 527).

Séquences suivant l'appel du cycle

Exemple: G851

%851.nc

[G851]

N1 T21 G95 F0.23 G96 S248 M3

N2 G0 X60 Z2

N3 G851 I3 K15 W30 R2 B5 RB2 WB30 E0.2 H1

N4 G0 X50 Z0

N5 G1 Z-30

N6 G1 X60

N7 G80

FIN

N.. G851 I.. K.. W.. /appel du cycle

N.. G0 X.. Z.. /coin pour attaque du cylindre

N.. G1 Z.. /coin du dégagement

N.. G1 X.. /point final surface transversale

N.. G80 /fin de la définition de contour

„

Le dégagement n'est exécuté que sur des angles de
contour orthogonaux, paraxiaux et sur l'axe longitudinal.

„

Correction du rayon de la dent: sera exécutée.

„

Surépaisseurs: Ne seront pas appliquées
