HEIDENHAIN MANUALplus 4110 - Manuel (Page 414)

414 7 Mode de fonctionnement Gestion d'outils
7.
2 Or
g
a
nisation des outils
7.2 Organisation des outils

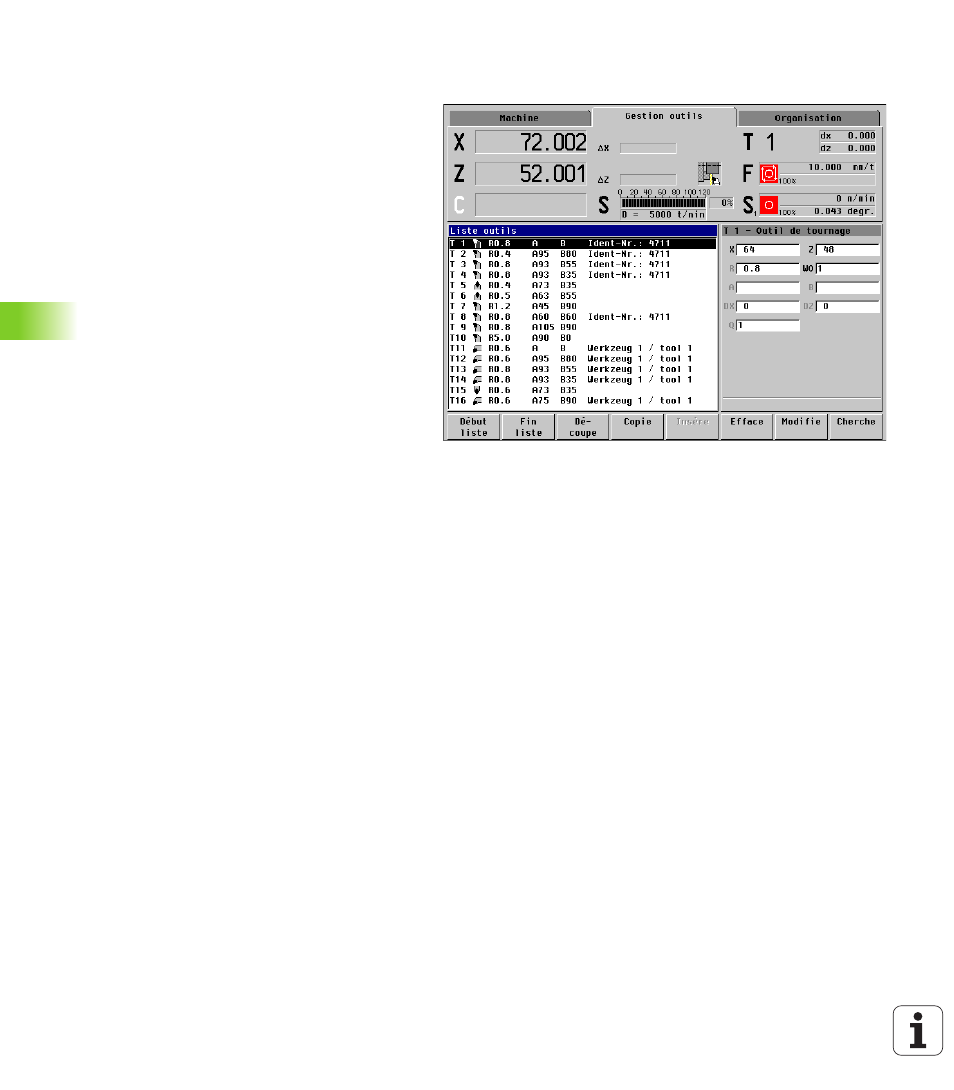

Les postes de la liste d'outils sont codifiés de
T1...T99. La pointe de l'outil esquissée indique le type
de l'outil et son orientation. Dans la liste d'outils, la
MANUALplus affiche les paramètres importants ainsi
que les définitions d'outils. Dans la fenêtre
d'introduction, vous visualisez d'autres données
concernant l'entrée sur laquelle se trouve le curseur.
Avec les touches de curseur „page suivante/page
précédente“, vous „naviguez“ dans la liste d'outils
pour visualiser les entrées des outils. Vous pouvez
également „rechercher“ les entrées d'un type
d'outil pour en visualiser les données.
Introduire de nouvelles données d'outils
 Positionner le curseur à un endroit vacant
 Appuyer sur Insère
 Sélectionner le type d'outil – La MANUALplus ouvre
la fenêtre d'introduction et illustre les paramètres
sur la figure d'aide
Modifier une entrée
 Positionner le curseur sur l'entrée désirée
 Appuyer sur Modifie
 Les paramètres de l'outil sont alors présentés pour
être modifiés (le type d'outil ne peut pas être
modifié)
Copier une entrée
 Positionner le curseur sur l'entrée désirée
 Appuyer sur Copie
 Positionner le curseur à un endroit vacant
 Avec Insère, appeler les données d'outils copiées
Déplacer une entrée
 Positionner le curseur sur l'entrée désirée
 Appuyer sur Découpe (les données d'outil seront
effacées)
 Positionner le curseur à un endroit vacant
 Avec Insère, appeler les données d'outils
Effacer une entrée
 Positionner le curseur sur l'entrée à effacer
 Appuyer sur Efface
