MANUALplus 4110 HEIDENHAIN 197
4.7 Cy
cles de perçag
e

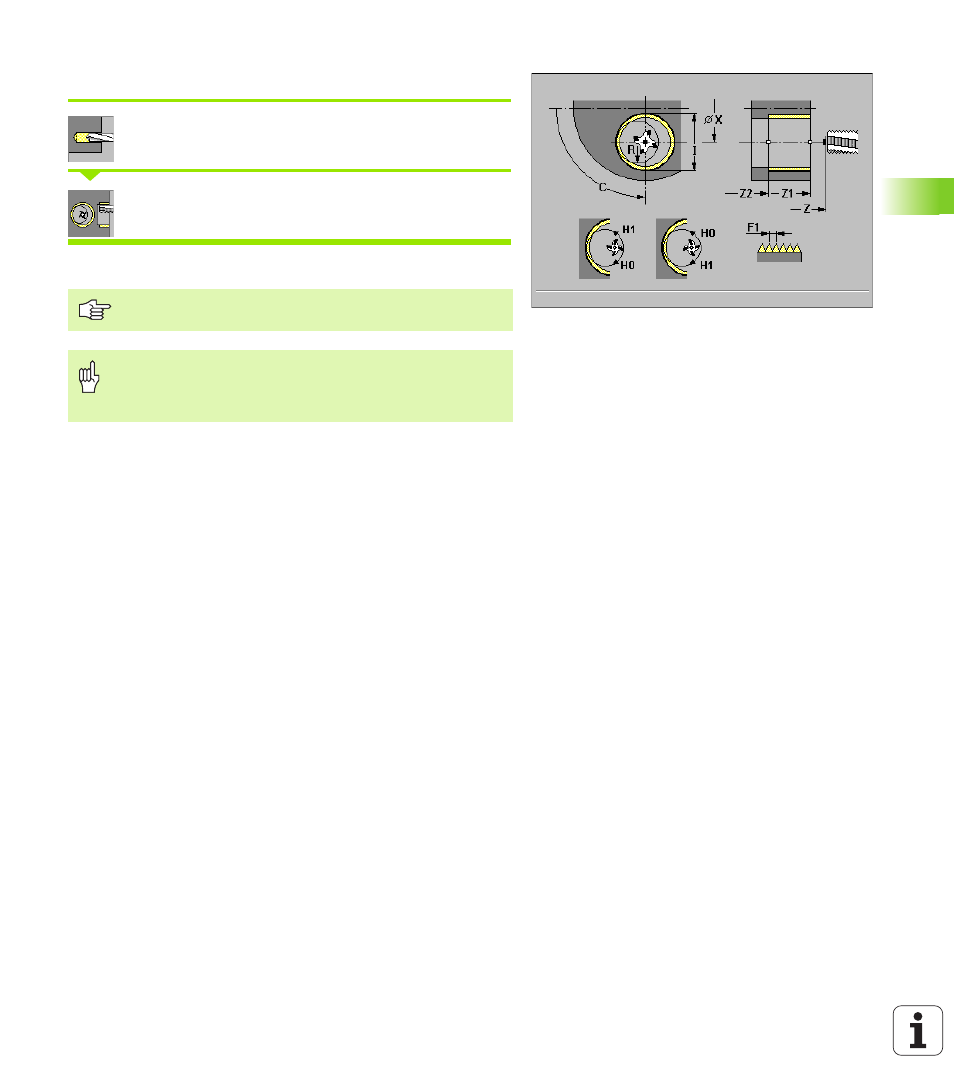

Fraisage de filet axial
Sélectionner „Percer“
Sélectionner le „fraisage de filet axial“
Le cycle fraise un filet dans un trou existant.
Paramètres du cycle
 X, Z Point de départ
 C Angle de broche (position axe C) – par défaut: Angle broche actuel
 Z1 Point de départ filet – par défaut: point de départ Z
 Z2 Point final du filet
 I Diamètre du filet
 R Rayon d'approche – par défaut: (I – diamètre de la fraise)/2
 F1 Pas de vis
 J Sens du filet – par défaut: 0
„ J=0: Vers la droite
„ J=1: Vers la gauche
 H Sens de déroulement du fraisage – par défaut: 0
„ H=0: Usinage en opposition
„ H=1: Usinage en avalant
 SR Vitesse de rotation de retrait pour retrait rapide du taraud –
par défaut: Vitesse de rotation identique à celle du taraudage
 T Numéro d'outil
 S Vitesse de rotation/vitesse de coupe pour l'outil tournant
Pour ce cycle, utilisez des outils pour fraisage de filets.
Attention, risque de collision!
Lorsque vous programmez le „rayon d'approche R“, tenez
compte du diamètre du trou et de celui de la fraise.
