236 4 Programmation des cycles
4.9 Modèles de tr
ous et de figur
es de fr
aisag
e
Exemples pour l'usinage de modèles

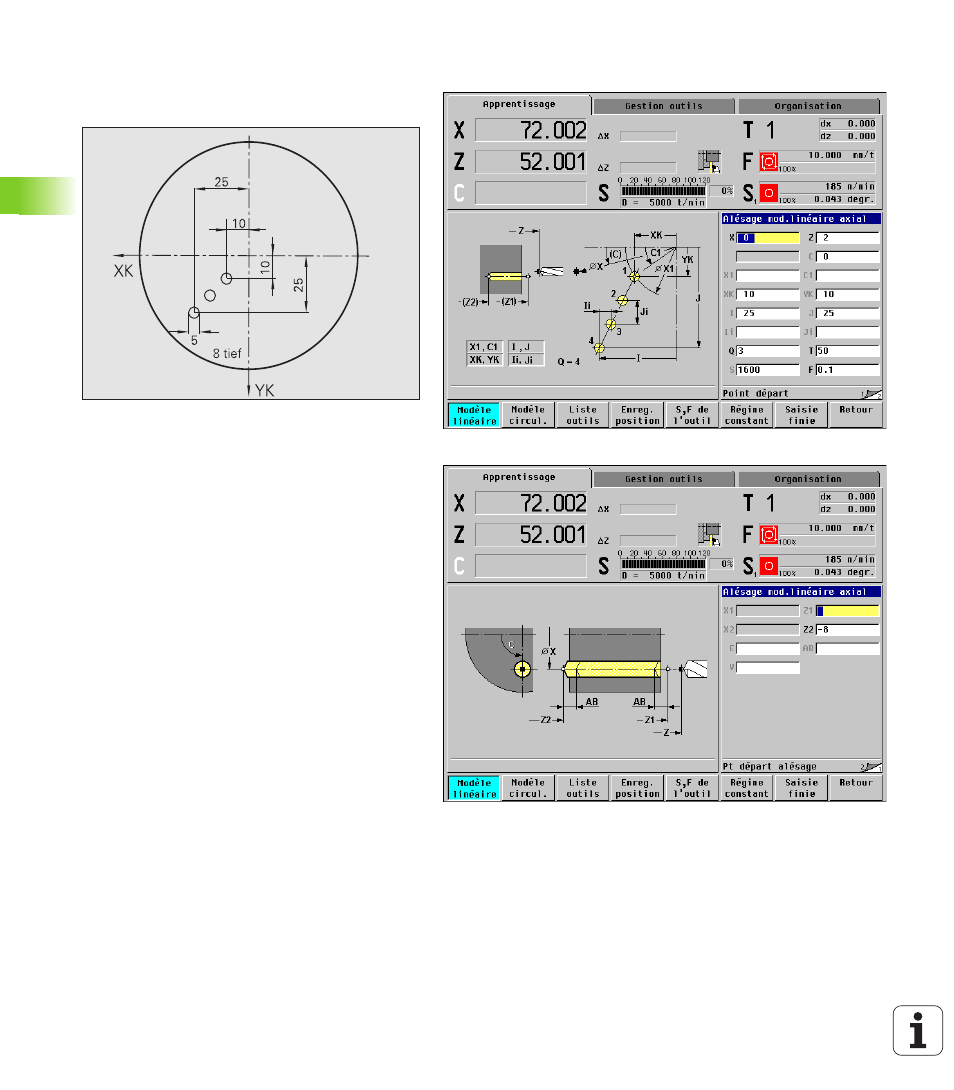

Modèle de trous linéaire sur la face frontale
Un modèle linéaire de trous est usiné sur la face
frontale avec le „cycle de perçage axial“. Pour réaliser
cette opération d'usinage, la machine doit disposer
d'une broche indexable et d'outils tournants.
Programmer les coordonnées du premier et du
dernier trou ainsi que le nombre de trous (fig. en haut
et à droite). Seule la profondeur du trou est à indiquer
(fig. en bas et à droite).
Données d'outils
„ WO = 8 – Orientation d'outil
„ I = 5 – Diamètre de perçage
„ B = 90 – Angle de pointe
„ H = 1 – L'outil est un outil tournant
