Rainure linéaire sur le pourtour G792
G792 fraise une rainure allant de la position actuelle de l'outil jusqu'au
point final. La largeur de la rainure correspond au diamètre de la fraise.
Les surépaisseurs ne sont pas prises en compte.
Paramètres
 Z Point final
 C Angle final
 K Longueur de la rainure – se référant au centre de la fraise

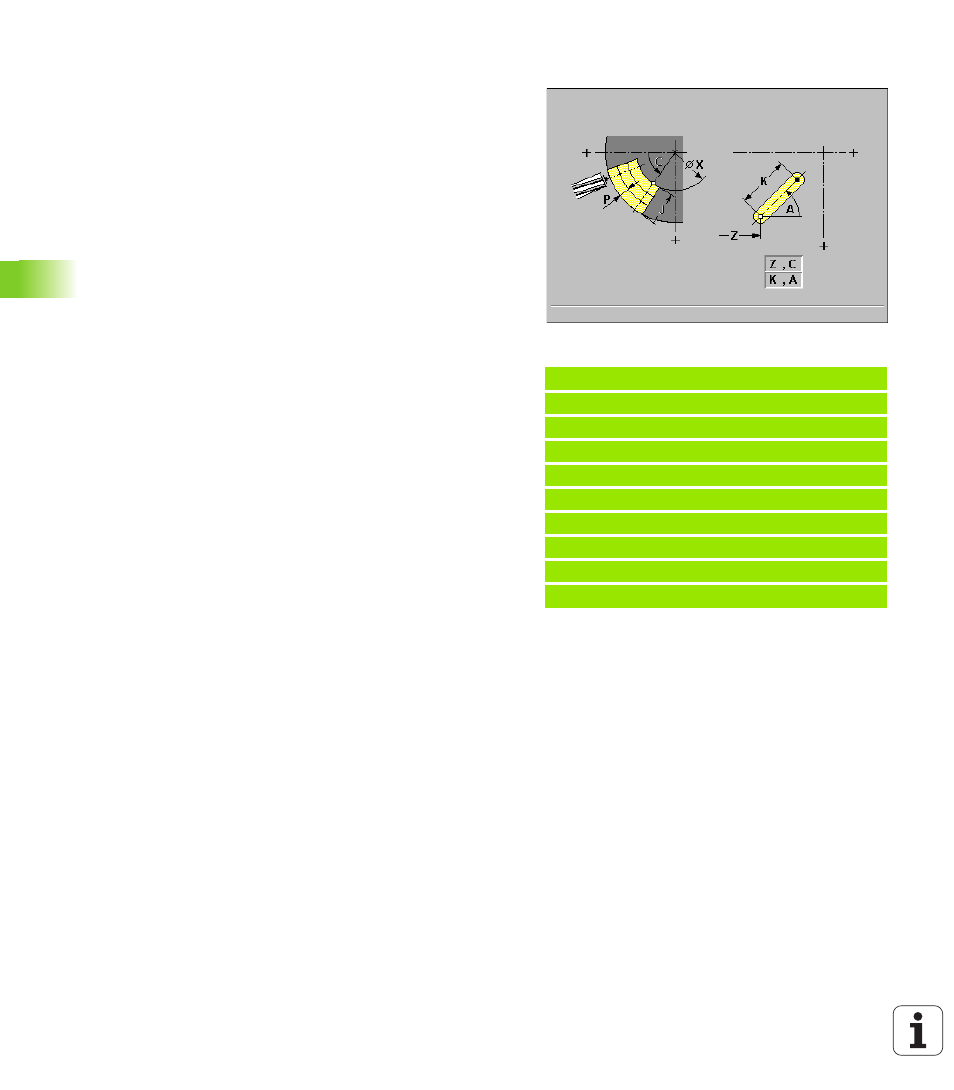

 A Angle de la rainure – Référence: Cf. figure d'aide
 X Fond de fraisage (cote de diamètre)
 J Profondeur de fraisage
„ J indiqué: Le cycle plonge jusqu’à la distance de sécurité et fraise
ensuite la rainure
„ J non indiqué: Le cycle fraise à partir de la position de l'outil
 P Plongée max. (par défaut: Profondeur totale en une passe)
 F Avance de plongée pour plongée en profondeur (par défaut:
Avance active)
Combinaisons de paramètres possibles pour la définition du point
final:
„ Point final Z, angle final C
„ Longueur de la rainure K, angle A
Remarques:
„ Orientez la broche à la position angulaire désirée avantd'appeler
G792.
„ Si vous utilisez un dispositif de positionnement broche (pas d'axe C),
vous obtenez une rainure axiale parallèle à l'axe Z.
Exemple: G792
%792.nc
[G792]
N1 T71 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z5
N5 G0 X102 Z-30
N6 G792 K25 A45 X97 J3 P2 F0.15
N7 M15
FIN
