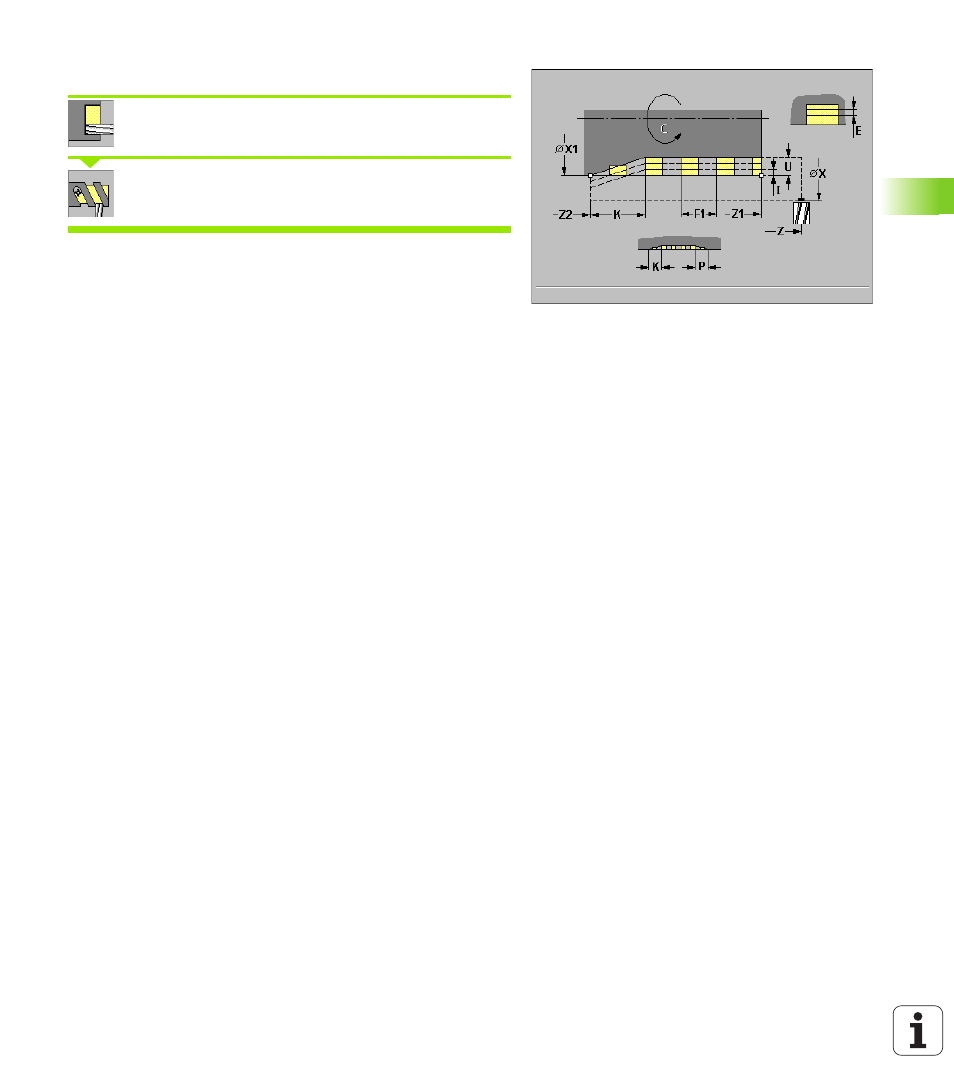

Fraisage d'une rainure hélicoïdale radiale
Sélectionner „Fraisage“
Sélectionner „Fraisage rainure hélicoïdale radiale“
Le cycle fraise une rainure hélicoïdale à partir de „Z1“ jusqu’à „Z2“.
L'„angle initial C1“ définit la position initiale de la rainure. La largeur de
la rainure correspond au diamètre de la fraise.
Paramètres du cycle
 X, Z Point de départ
 C Angle de broche (position axe C) – par défaut: Angle broche actuel
 C1 Angle initial
 X1 Diamètre du filet
 Z1 Point de départ du filet
 F1 Pas de vis
„ F1 positif: Filet à droite
„ F1 négatif: Filet à gauche
 Z2 Point final du filet
 P Longueur d'approche: Rampe au début de la rainure
 K Longueur en sortie: Rampe à la fin de la rainure
 U Profondeur du filet
 I Passe max.: Les passes sont réduites d'après la formule suivante
– et ce, jusqu'à >= 0,5 mm. Par la suite, chaque passe est effectuée
avec 0,5 mm.
„ Passe 1: „I“
„ Passe n: I * (1 – (n–1) * E)
 E Réduction profondeur de coupe
 T Numéro d'outil
 S Vitesse de rotation/vitesse de coupe
 F Avance par tour
Exécution du cycle
1 activation de l'axe C et positionnement en rapide sur l'„angle
broche C“ (seulement en mode „Apprentissage“)
2 calcul de la passe actuelle
3 positionnement pour l'exécution du fraisage
4 fraisage selon l'avance programmée jusqu'au „point final Z2“ – en
tenant compte des rampes en début/fin de rainure
5 retour par un déplacement paraxial et positionnement pour
l'exécution du fraisage suivant
6 répétition de 4..5 jusqu'à ce que la profondeur de la rainure soit
atteinte
