472 9 Exemples
9.2 Ex
emple ICP pour „arbr
e fileté“

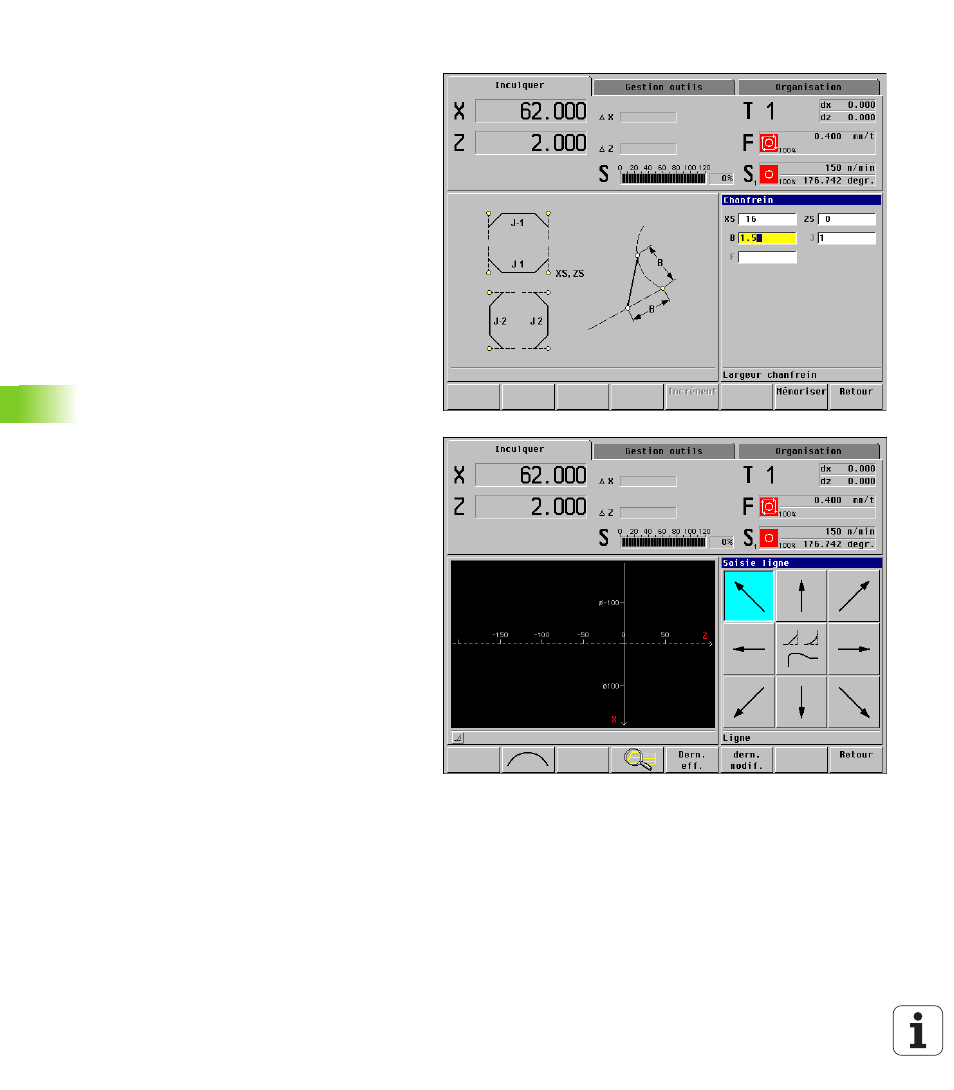

Elément du contour 1
Le contour débute par l'attaque de filet (chanfrein).
La définition du point de départ du contour a lieu lors
de celle du premier élément de contour en „XS, ZS“.
Le point de départ coïncide avec l'angle du chanfrein.
Lorsque le premier élément du contour est un
chanfrein, la position du chanfrein est déterminée
avec „Position élément J“ – Ici „J=1“ (fig. en haut et
à droite).
L'élément de raccordement n'est pas encore connu;
le chanfrein est considéré comme étant un „élément
non résolu“. La MANUALplus positionne le symbole
correspondant en bas de la fenêtre graphique (fig. en
bas et à droite).
