174 4 Programmation des cycles
4.6 Cy
cles de filetag
e
et de dég
a
g
e
ments de filetag
e

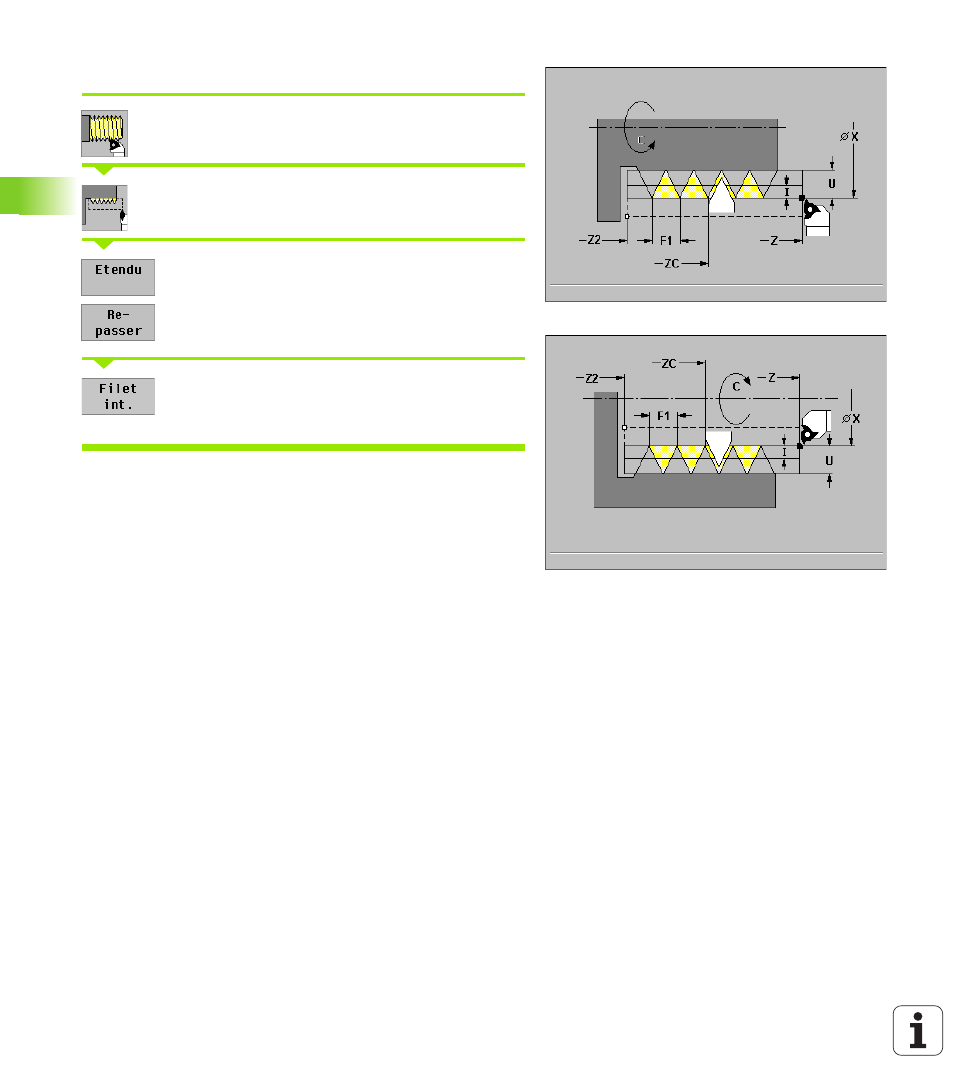

Reprise de filetage (longitudinal) – Etendu
Sélectionner „Fileter“
Sélectionner „Cycle filetage“
Activer Etendu
Activer Repasser
Softkey Filet int.
Act.: Filet interne
Inact.: Filet externe
Le cycle réalise la reprise d'un filetage externe ou interne à une ou
plusieurs rotations. Comme la pièce a été déserrée, la MANUALplus
doit connaître la position exacte du filet. Pour cela, positionnez l'arête
de coupe de l'outil de filetage dans le creux d'un filet et validez ces
positions dans „C“ et „ZC“ (softkey Enreg. position). A partir de ces
valeurs, le cycle calcule l'angle de broche au „point de départ Z“.
Paramètres du cycle
 Z2 Point final du filet (sans course de sortie)
 C Angle mesuré
 ZC Position mesurée
 F1 Pas de vis (= avance)
 U Profondeur du filet
„ Aucune introduction: sera calculée
Filet externe: U=0.6134*F1
Filet interne: U=–0.5413*F1
 I 1ère profondeur de coupe
„ I<U: Première coupe avec „I“ – chaque coupe suivante:
Réduction de la profondeur de coupe jusqu'à „J“
„ I=U: Une coupe
„ Aucune introduction: calculée à partir de U et F1
 A Angle d'approche (par défaut: 30°): Plage: –60° < A < 60°
„ A<0: Passe flanc gauche
„ A>0: Passe flanc droit
 J Profondeur de coupe restante – par défaut: 1/100 mm
 D Nombre de rotations – par défaut: 1 rotation
