176 4 Programmation des cycles
4.6 Cy
cles de filetag
e
et de dég
a
g
e
ments de filetag
e

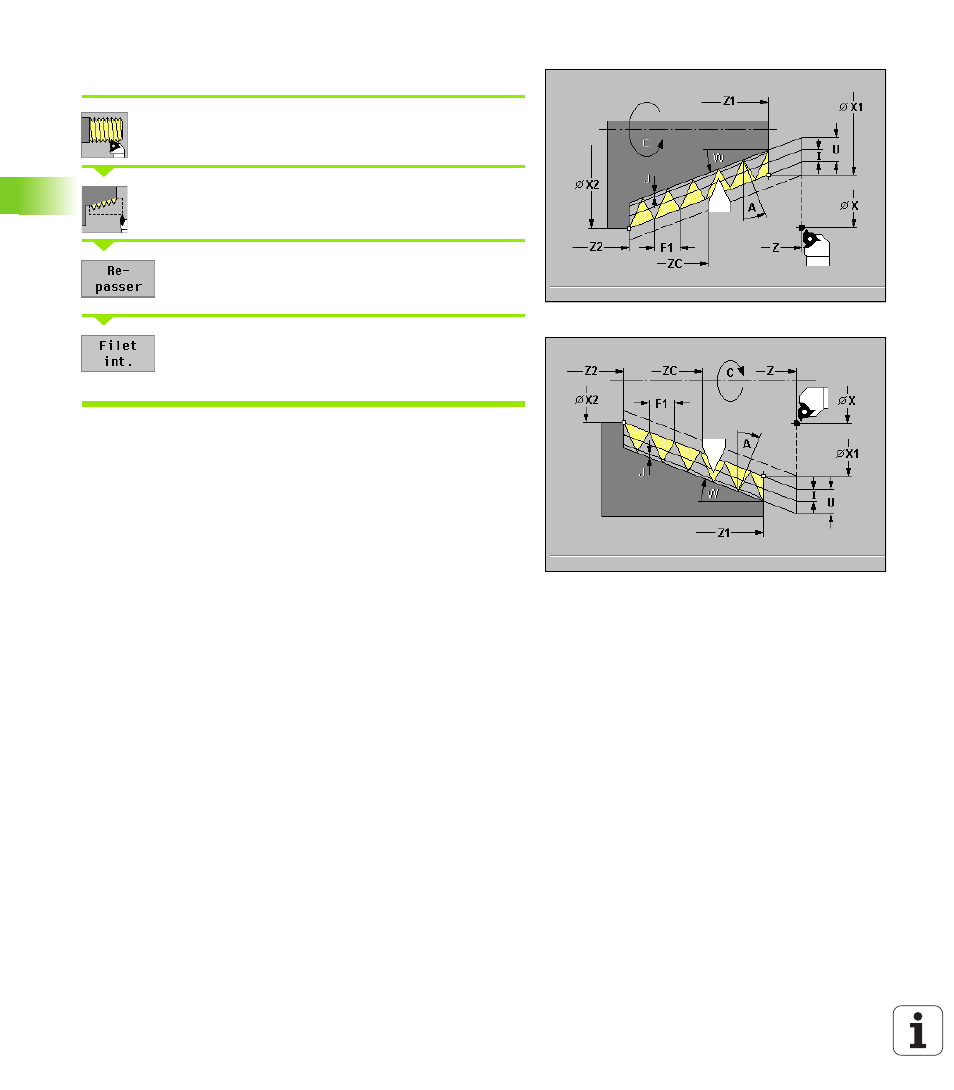

Reprise de filetage conique
Sélectionner „Fileter“
Sélectionner „Filet conique“
Activer Repasser
Softkey Filet int.
Act.: Filet interne
Inact.: Filet externe
Le cycle réalise la reprise d'un filetage conique interne ou externe à
une ou plusieurs rotations. Comme la pièce a été déserrée, la
MANUALplus doit connaître la position exacte du filet. Pour cela,
positionnez l'arête de coupe de l'outil de filetage dans le creux d'un
filet et validez ces positions dans „C“ et „ZC“ (softkey Enreg.
position). A partir de ces valeurs, le cycle calcule l'angle de broche au
„point de départ Z“.
Paramètres du cycle
 X1, Z1 Point de départ du filet (sans course d'approche)
 X2, Z2 Point final du filet (sans course de sortie)
 C Angle mesuré
 ZC Position mesurée
 F1 Pas de vis (= avance)
 U Profondeur du filet
„ Aucune introduction: sera calculée
Filet externe: U=0.6134*F1
Filet interne: U=–0.5413*F1
 I 1ère profondeur de coupe
„ I<U: Première coupe avec „I“ – chaque coupe suivante:
Réduction de la profondeur de coupe jusqu'à „J“
„ I=U: Une coupe
„ Aucune introduction: calculée à partir de U et F1
 A Angle d'approche (par défaut: 30°):
Plage: –60° < A < 60°
„ A<0: Passe flanc gauche
„ A>0: Passe flanc droit
 W Angle conique: Plage: –60° < A < 60°
 J Profondeur de coupe restante – par défaut: 1/100 mm
