MANUALplus 4110 HEIDENHAIN 339
6.15 Cy
cles de filetag
e

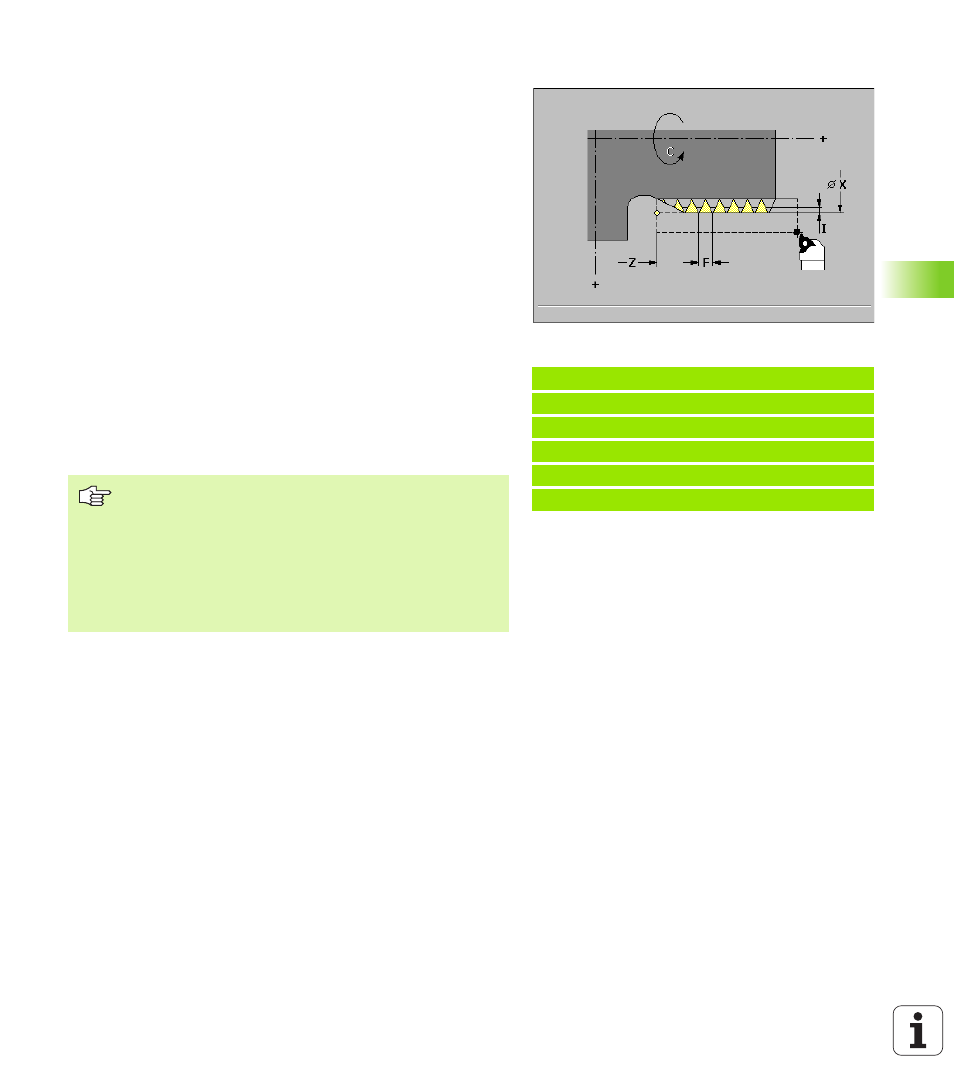

Filet ISO métrique G35
G35 réalise un filet longitudinal (interne ou externe). Le filet débute à
la position effective de l'outil et finit au „point final X, Z“.
Suivant la position de l'outil par rapport au point final du filet, la
MANUALplus détermine si elle doit réaliser un filet externe ou interne.
Paramètres
 X Point final du filet (cote de diamètre)
 Z Point final du filet
 F Pas de vis – par défaut: Calculé à partir du diamètre prélevé dans
le tableau (cf. “Pas de vis” à la page 524)
 I Plongée max. – Aucune introduction: I est calculé en fonction du
pas de vis et de la profondeur du filet
 Q Nombre de passages à vide (par défaut: 0): réalisés après la
dernière passe
 B Coupes restantes (par défaut: 0)
„ B=0: Répartition de la „dernière coupe“ par 1/2, 1/4, 1/8 de coupe.
„ B=1: Sans répartition de passes restante
Passes: Si U/I donne un reliquat, ce „reste“ est valable pour la
première passe. La „dernière coupe“ est répartie en 1/2, 1/4, 1/8 et 1/
8 de coupe.
Exemple: G35
%35.nc
[G35]
N1 T45 G97 S1500 M3
N2 G0 X16 Z4
N3 G35 X16 Z-29 F1.5
FIN
„ „Arrêt cycle“ agit à la fin d'une passe de filetage.
„ Les potentiomètres d'avance et de broche sont inactifs
pendant l'exécution du cycle.
„ Avec les filets internes, indiquer le „pas de vis F“ car le
diamètre de l'élément longitudinal ne correspond pas
au diamètre du filet. Si la MANUALplus utilise le calcul
du pas de vis, on peut escompter de faibles écarts.
„ Pré-commande activée
