200 4 Programmation des cycles
4.7 Cy
cles de perçag
e

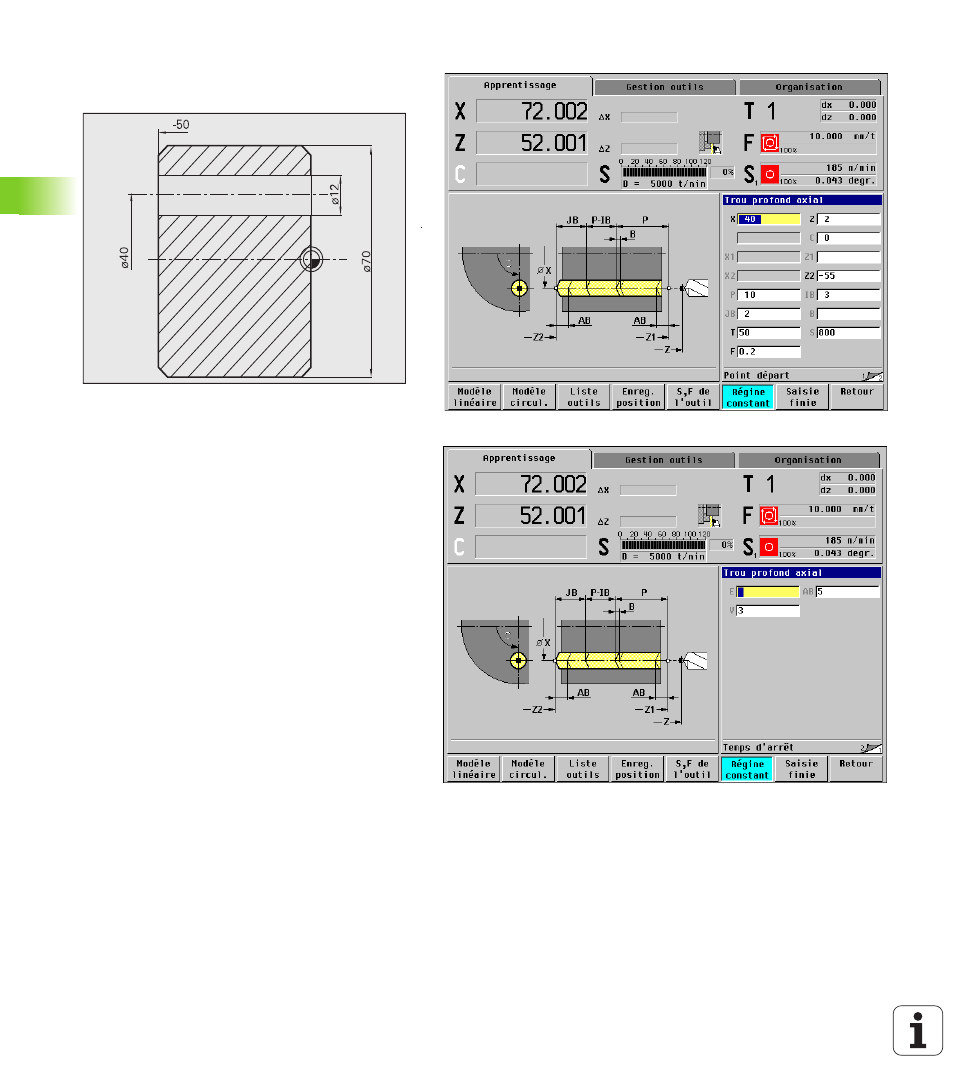

Perçage profond
La pièce est transpercée en dehors du centre à l'aide
du „cycle Perçage profond axial“. Pour réaliser cette
opération d'usinage, la machine doit disposer d'une
broche indexable et d'outils tournants.
„1ère profondeur de perçage P“ et „Réduction
profondeur der perçage IB“ définissent les différentes
étapes de perçage; la „profondeur de perçage min.
JB“ limite la réduction.
Comme la „longueur de retrait B“ n'est pas indiquée,
le foret est rétracté au point de départ où il effectue
une courte temporisation; puis il plonge à la distance
de sécurité pour l'étape de perçage suivante.
Dans la mesure où cet exemple illustre un trou avec
sortie, le „point final du trou Z2“ est prévu pour que le
foret perfore intégralement la matière.
„AB“ et „V“ définissent une réduction d'avance pour
l'amorce de perçage (centrage) et le perçage avec
sortie.
Données d'outils
„ WO = 8 – Orientation d'outil
„ I = 12 – Diamètre de perçage
„ B = 118 – Angle de pointe
„ H = 1 – L'outil est un outil tournant
