MANUALplus 4110 HEIDENHAIN 349
6.16 Cy
cles de dég
a
g
e
ments

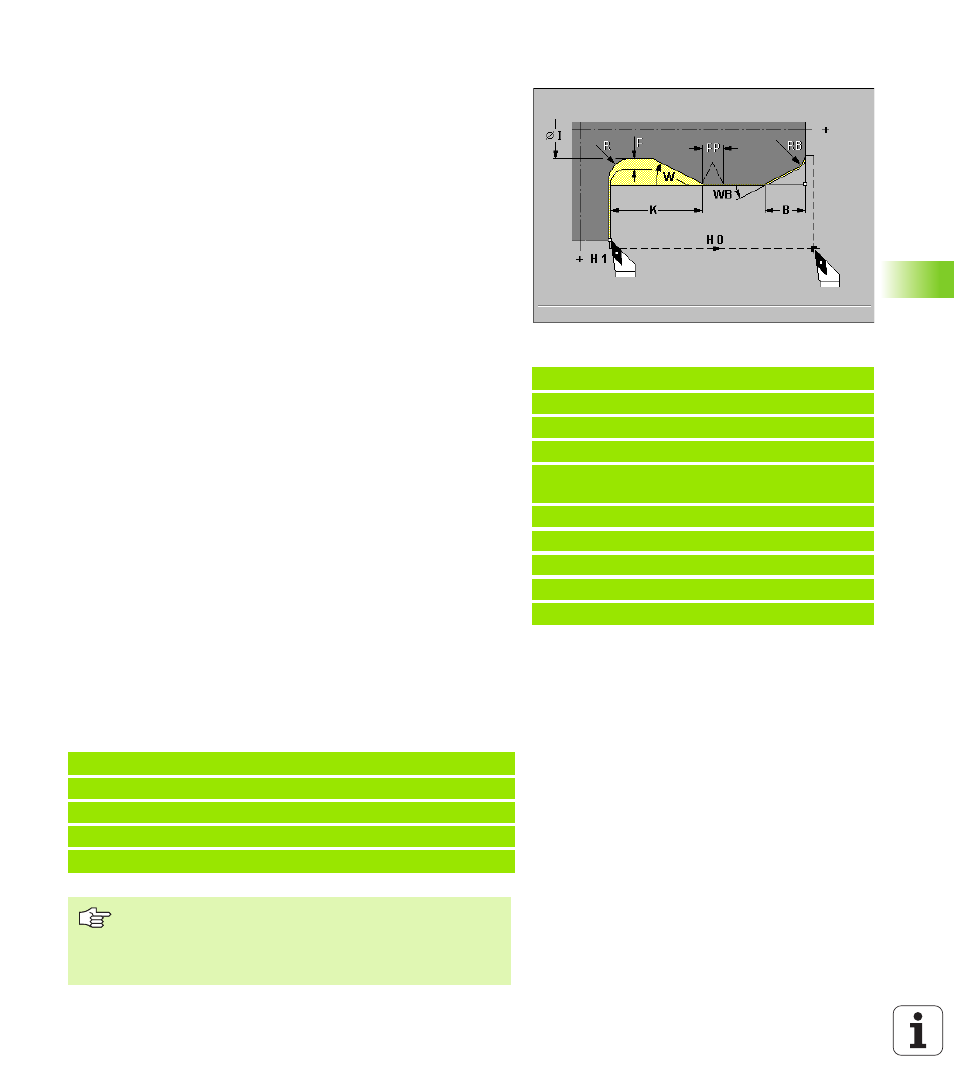

Dégagement DIN 76 avec usinage du cylindre G853
Si vous programmez l'un des paramètres „B“ ou „RB“, G851 usine le
cylindre „en avant“, le dégagement, la surface transversale suivante
et l'attaque du cylindre.
Paramètres
 FP Pas de vis
 I Diamètre du dégagement (cote de diamètre) (par défaut: Tableau
standard)
 K Longueur du dégagement (par défaut: Tableau standard)
 W Angle du dégagement (par défaut: Tableau standard)
 R Rayon du dégagement (par défaut: Tableau standard)
 P Surépaisseur
„ P non indiqué: Le dégagement sera usiné en une passe.
„ P indiqué: Répartition de l'usinage en une phase d'ébauche et une
autre de finition
– P = surépaisseur longitudinale
– La surépaisseur transversale est toujours de 0,1 mm.
 B Longueur d'attaque – Aucune introduction: L'attaque du cylindre
ne sera pas usinée
 RB Rayon d'attaque – Aucune introduction: Le rayon d'attaque ne
sera pas usiné
 WB Angle d'attaque (par défaut: 45°)
 E Avance réduite (par défaut: Avance active): Pour la plongée et
pour l'attaque du filet
 H Mode de sortie (par défaut: 0):
„ H=0: L'outil retourne au point initial
„ H=1: L'outil se trouve à la fin de la surface transversale
Remarque:
Les paramètres que vous ne programmez pas sont calculés par la
MANUAL PLUS à partir du tableau standard (cf. “DIN 76 – Paramètres
pour dégagement” à la page 525):
„ FP à l'aide du diamètre
„ I, K, W, R et FP à l'aide de FP (pas de vis)
Séquences suivant l'appel du cycle
Exemple: G853
%853.nc
[G853]
N1 T21 G95 F0.23 G96 S248 M3
N2 G0 X60 Z2
N3 G853 FP1.5 I47 K15 W30 R2 P1 B5 RB2
WB30 E0.2 H1
N4 G0 X50 Z0
N5 G1 Z-30
N6 G1 X60
N7 G80
FIN
N.. G853 FP.. I.. K.. W.. /appel du cycle
N.. G0 X.. Z.. /coin pour attaque du cylindre
N.. G1 Z.. /coin du dégagement
N.. G1 X.. /point final surface transversale
N.. G80 /fin de la définition de contour
„ Le dégagement n'est exécuté que sur des angles de
contours orthogonaux, paraxiaux sur l'axe longitudinal.
„ Correction du rayon de la dent: sera exécutée.
„ Surépaisseurs: Ne seront pas appliquées
