Cycle de dégagement G85

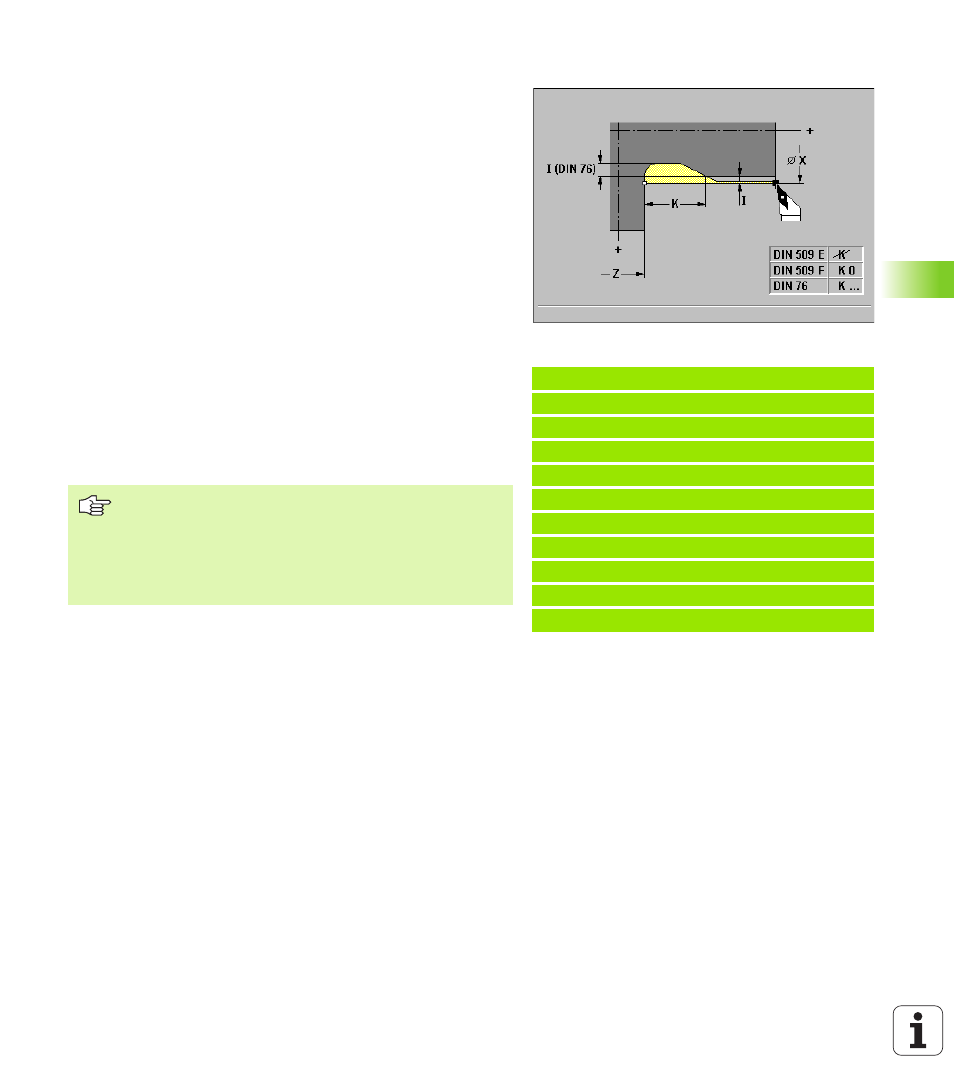

G85 réalise des dégagements selon DIN 509 E, DIN 509 F et DIN 76
(dégagements de filetage). Le cylindre „en avant“ sera usiné si vous
positionnez l'outil sur le diamètre du cylindre „devant“ le cylindre. Si
l'outil n'est pas sur le diamètre du cylindre, il se déplace en diagonale
pour usiner le dégagement.
Paramètres
 X Point-cible (cote de diamètre)
 Z Point-cible
 I Surépaisseur de finition/profondeur
„ DIN 509 E, F: Surépaisseur de finition (par défaut: 0)
„ DIN 76: Prodondeur du dégagement
 K Longueur du dégagement (et type de dégagement)
„ Aucune introduction: Dégagement DIN 509 E
„ K=0: Dégagement DIN 509 F
„ K>0: Longueur du dégagement pour DIN 76
 E Avance réduite pour l'usinage du dégagement (par défaut:
Avance active)
Les paramètres du dégagement sont calculés à l'aide du diamètre du
cylindre (cf. tableaux).
Exemple: G85
%85.nc
[G85]
N1 T21 G95 F0.23 G96 S248 M3
N2 G0 X62 Z2
N3 G85 X60 Z-30 I0.3
N4 G1 X80
N5 G85 X80 Z-40 K0
N6 G1 X100
N7 G85 X100 Z-60 I1.2 K6 E0.11
N8 G1 X110
FIN
„ Le dégagement n'est exécuté que sur des angles de
contour orthogonaux, paraxiaux et sur l'axe longitudinal.
„ Correction du rayon de la dent: Ne sera pas exécutée
– Vous pouvez programmer la CRD avec G41/G42 et la
désactiver ensuite avec G40.
„ Surépaisseurs: Ne seront pas appliquées
