MANUALplus 4110 HEIDENHAIN 235
4.9 Modèles de tr
ous et de figur
es de fr
aisag
e

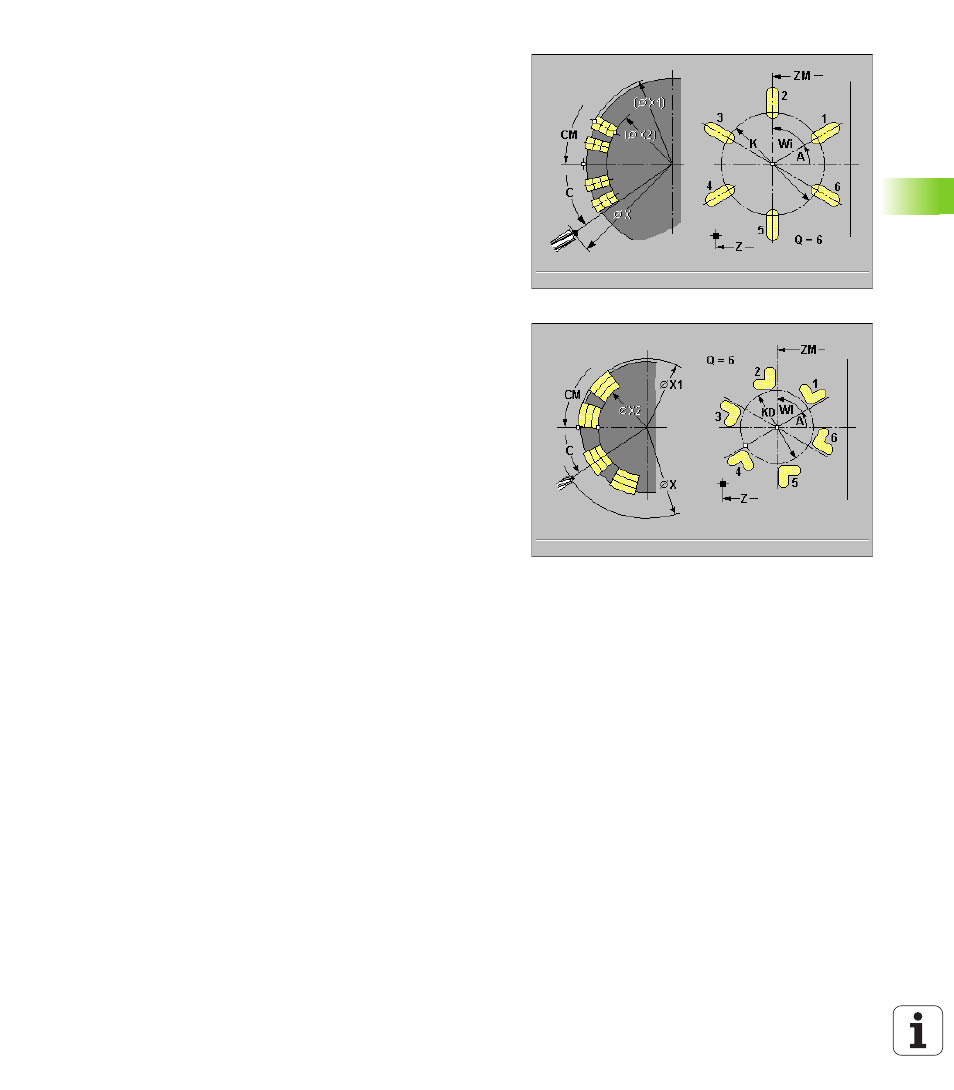

Paramètres du cycle
 X, Z Point de départ
 C Angle de broche (position axe C) – par défaut: Angle broche actuel
 ZM, CM Centre du modèle: Position, angle (coordonnées polaires)
 K/KD Diamètre du modèle – par défaut: Le „point de départ X“ est
valable comme diamètre du modèle
 A Angle 1er trou/1ère rainure – par défaut: 0°
 Wi Incrément angulaire (écarts sur le modèle) – par défaut: Les
trous/figures de fraisage sont répartis régulièrement sur un cercle
 Q Nombre de trous/rainures – par défaut: 1
 T Numéro d'outil
 S Vitesse de rotation/vitesse de coupe
 F Avance par tour
La commande demande également les paramètres destinés à
l'usinage du trou/de la figure de fraisage (cf. définition des cycles).
Exécution du cycle
1 positionnement (en fonction de la configuration de la machine):
„ Sans axe C: Positionnement sur l'„angle de broche C“
„ Avec axe C: Activation de l'axe C et positionnement en rapide
sur l'„angle broche C“
„ Mode manuel: Usinage à partir de l'angle actuel de la broche
2 calcul des positions du modèle
3 positionnement au „point de départ du modèle“
4 exécution du trou/de la figure de fraisage
5 positionnement pour l'opération d'usinage suivante
6 répétition de 4...5 jusqu'à ce que toutes les opérations d'usinage
soient terminées
7 positionnement au „point de départ Z“ et désactivation de l'axe C
