MANUALplus 4110 HEIDENHAIN 263
5.5 Eléments de cont
our ICP sur le cont
our de t
our
nag
e
Saisie d'un élément de forme
Chanfrein/arrondi
Les chanfreins/arrondis sont définis sur les angles du
contour. Un „angle de contour“ est l'intersection d'un
élément de contour entrant et d'un élément sortant.
Le chanfrein/l'arrondi ne peut être calculé que si
l'élément de contour sortant est connu. Lors de
l'introduction des paramètres du chanfrein/de
l'arrondi, les coordonnées de l'angle sont affichées
dans „point de départ XS, ZS“.
Si un contour ICP débute par un chanfrein/un arrondi,
l'„élément de contour entrant“ n'existe pas. Avec
„Position élément J“, vous définissez alors sans
ambiguïté la position du chanfrein/de l'arrondi. La
MANUALplus convertit un chanfrein/un arrondi en
début de contour en un élément linéaire ou circulaire.
Dégagement
L'élément de forme „dégagement“ comprend un
élément longitudinal, le dégagement proprement-dit,
et un élément transversal. Le dégagement peut
débuter par l'élément longitudinal ou transversal.

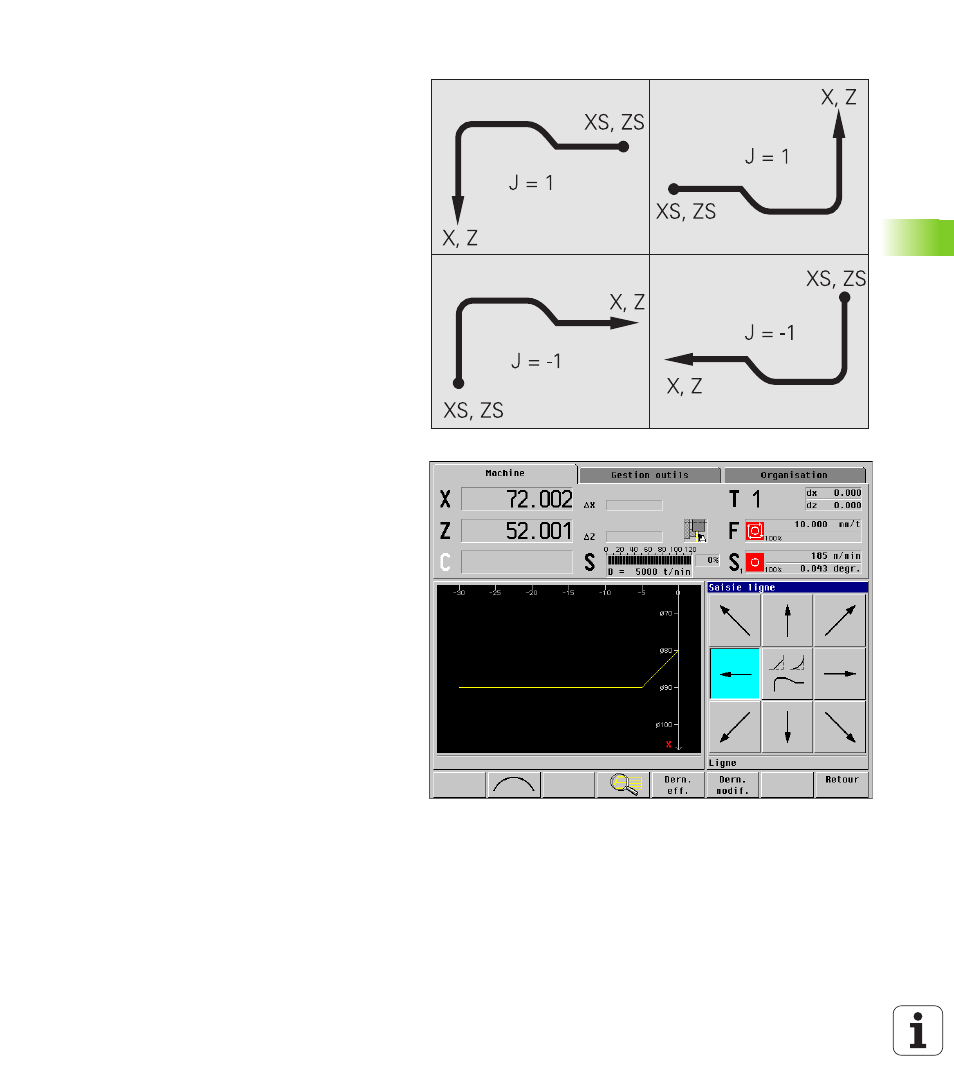

Si l'angle du dégagement n'est pas encore connu, le
paramètre „Position élément J“ définit si le
dégagement débute par l'élément longitudinal ou par
l'élément transversal (fig. en haut et à droite).
Exemple: Chanfrein externe en début de contour
Pour la „position élément J=1“, l'élément de
référence entrant imaginaire est un élément
transversal dans le sens +X (fig. en bas et à droite).
