MANUALplus 4110 HEIDENHAIN 373
6.21 Usinag
e sur le pour
tour
Droite sur le pourtour G111
Commande de géométrie: G111 définit une droite sur un contour
situé sur le pourtour.
Commande d'usinage: L'outil se déplace selon l'avance d'usinage en
suivant une trajectoire linéaire jusqu'au „point final“.
Paramètres
 Z Point final – par défaut: Position effective en Z

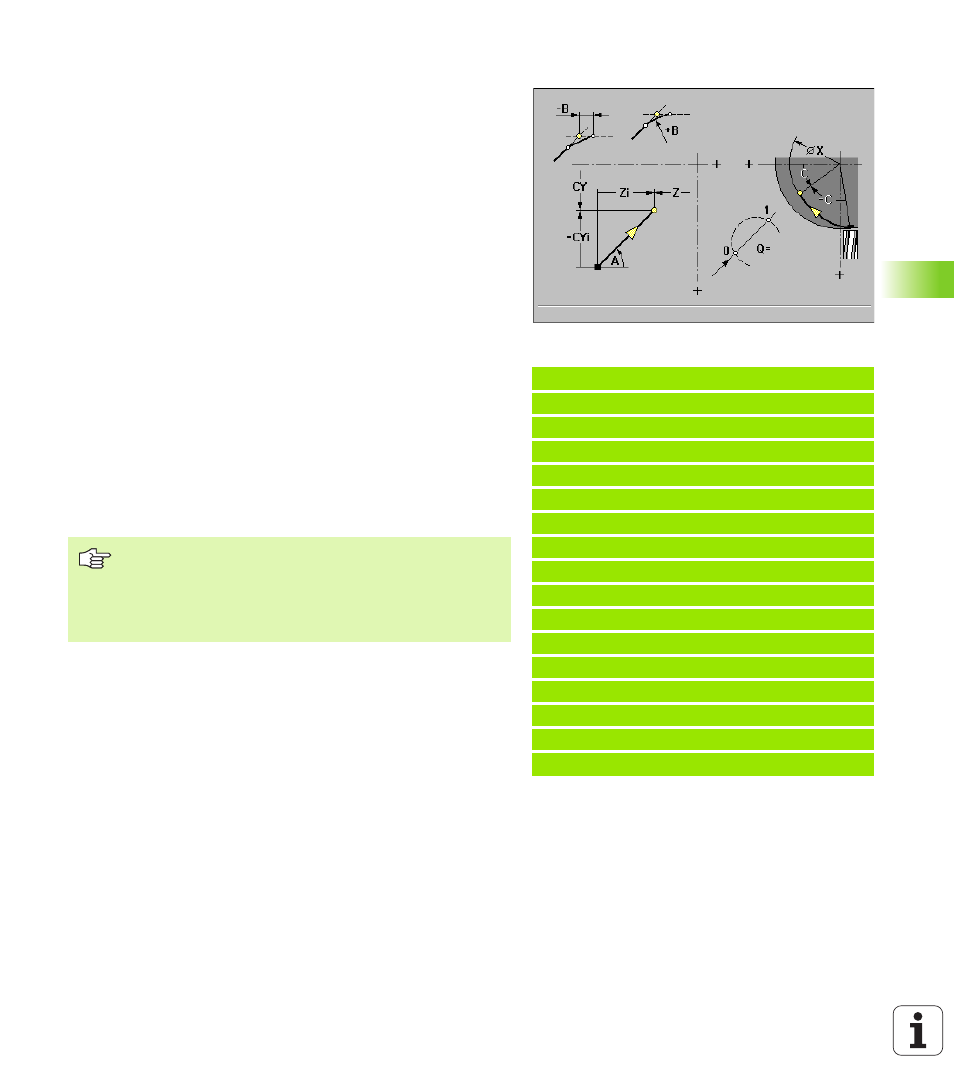

 C Angle final – Direction angulaire: Cf. figure d'aide
 CY Point final comme cote de segment (référence: diamètre de
référence G120)
 A Angle – Référence: Cf. figure d'aide
 Q Point d'intersection (par défaut: Q=0): Si deux possibilités de
solution sont proposées lors du calcul du point final, „Q“ définit le
point final.
 B Chanfrein/arrondi : Transition vers l'élément de contour suivant.
Programmez le point final théorique de l'élément de contour si vous
indiquez un chanfrein/arrondi.
„ B: Aucune introduction: Raccordement tangentiel
„ B=0: Raccordement non tangentiel
„ B>0: Rayon de l'arrondi
„ B<0: Largeur du chanfrein
 X Point final: de la passe (cote de diamètre) – (par défaut: Position
effective en X)
Exemple: G111
%111.nc
[G111, G120]
N1 T71 G197 S1200 G195 F0.2 M104
N2 M14
N3 G120 X100
N4 G110 C0
N5 G0 X110 Z5
N6 G41 Q2 H0
N7 G110 Z-20 CY0
N8 G111 Z-40
N9 G113 CY39.2699 K-40 J19.635
N10 G111 Z-20
N11 G113 CY0 K-20 J19.635
N12 G40
N13 G110 X105
N14 M15
FIN
„ Définissez le point final soit avec „C“, soit avec „CY“.
„ Autorisés seulement avec G111 comme commande de
géométrie: Paramètres Q, B
„ Autorisé seulement avec G111 comme commande
d'usinage: Paramètre X
