MANUALplus 4110 HEIDENHAIN 265
5.5 Eléments de cont
our ICP sur le cont
our de t
our
nag
e

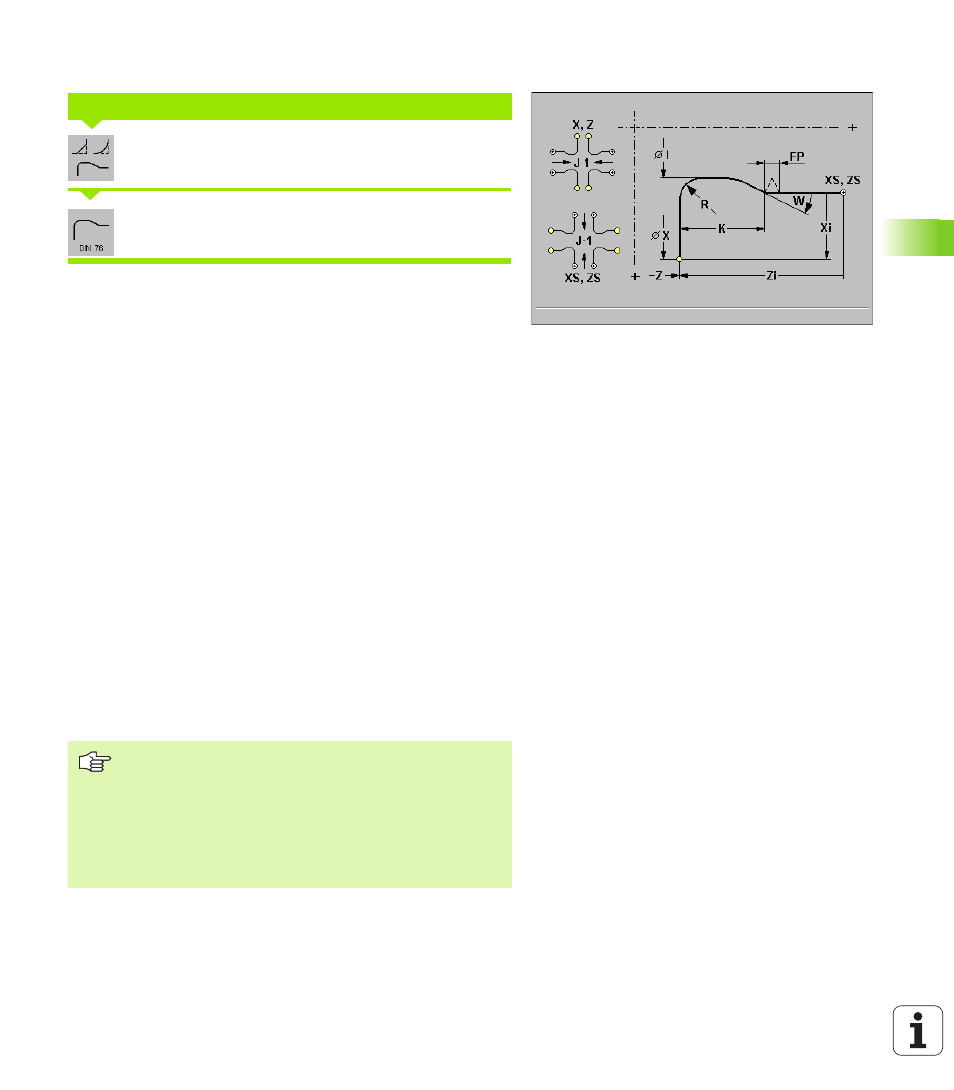

Dégagements sur contour de tournage
Sélectionner Pièces façonnées (éléments de forme)
Sélectionner le dégagement de filetage DIN 76
Avec un dégagement de filetage DIN 76, le diamètre de l'élément
longitudinal représente le diamètre du filet (avec filets internes:
Diamètre du creux).
Paramètres
 XS, ZS Point de départ en X/Z: Point de départ du dégagement
 X, Z Point-cible en X/Z: Point final du dégagement
 FP Pas de vis – par défaut: Tableau standard
 I Diamètre du dégagement – par défaut: Tableau standard
 K Longueur du dégagement – par défaut: Tableau standard
 W Angle du dégagement – par défaut: Tableau standard
 R Rayon du dégagement – par défaut: Tableau standard
 J Position élément – par défaut: 1
„ J=1: Le dégagement débute par l'élément longitudinal et se
termine par l'élément transversal
„ J=–1: Le dégagement débute par l'élément transversal et se
termine par l'élément longitudinal
 F Avance spéciale
Les paramètres que vous n'avez pas indiqués sont calculés par la
MANUAL PLUS à partir du tableau standard (cf. “DIN 76 – Paramètres
pour dégagement” à la page 525):
„ le „pas de vis FP“ à partir du diamètre („point de départ XS“).
„ les paramètres I, K, W et R à partir du „pas de vis FP“.
Dégagement de filetage DIN 76
„ Avec les filets internes, indiquer le „pas de vis FP“ car
le diamètre de l'élément longitudinal ne correspond pas
au diamètre du filet. Si la MANUALplus utilise le calcul
du pas de vis, on peut escompter de faibles écarts.
„ La „position élément J“ ne peut pas être introduite lors
de l'insertion et ne peut pas être modifiée lors de la
modification de programmation ICP (l'angle de contour
est défini sans ambiguïté).
