156 4 Programmation des cycles
4.5 Cy
cles „de coupe
“

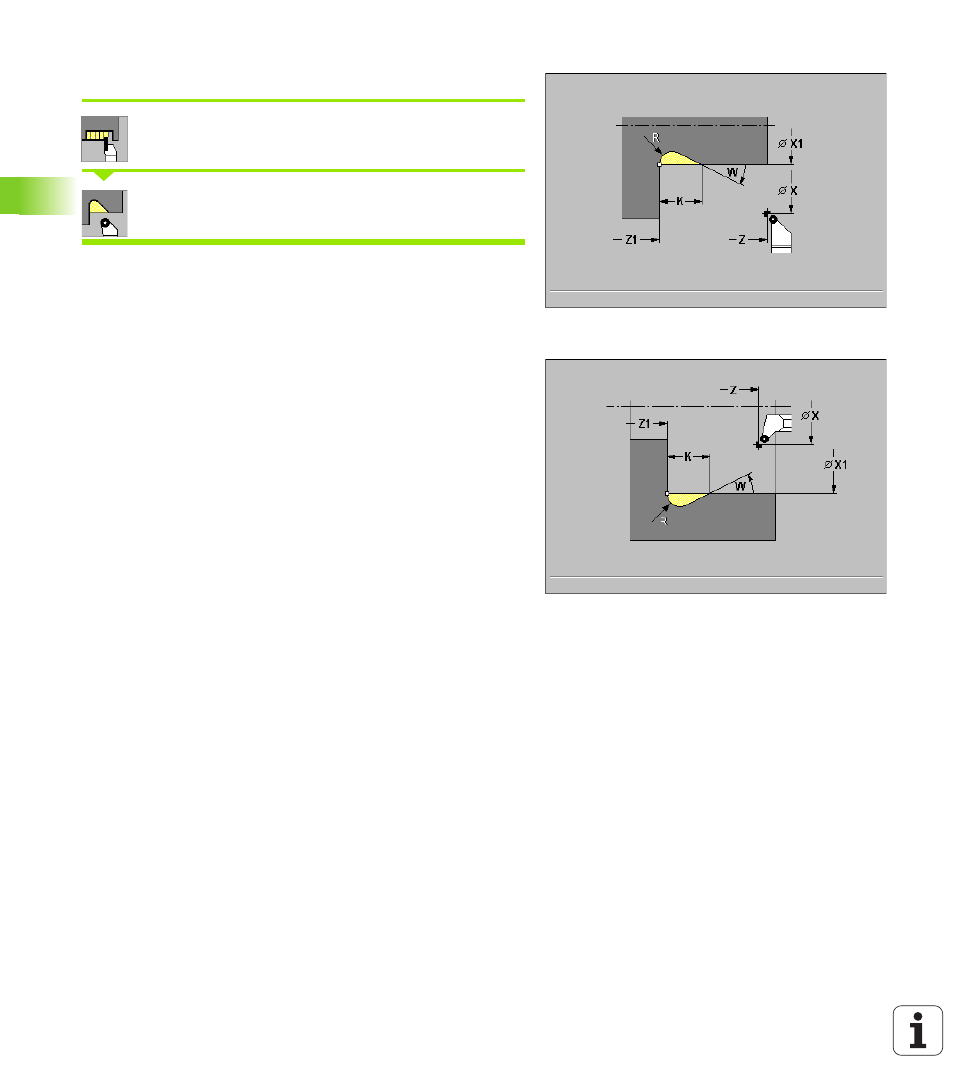

Dégagement de forme H
Sélectionner les „cycles de coupe“
Sélectionner le „dégagement H“
La forme de contour dépend de la programmation des paramètres. Si
vous n'introduisez pas le „rayon du dégagement R“, le biseau sera
usiné jusqu'à la position de l'„angle de contour Z1“ (rayon d'outil =
rayon du dégagement)
Si vous n'introduisez pas l'„angle de plongée W“, celui-ci sera calculé
à partir de la „longueur dégagement K“ et du „rayon dégagement R“.
Le point final du dégagement est alors situé sur l'„angle de contour“.
Le point final du dégagement est calculé conformément au
„dégagement de forme H“ et au moyen de l'angle de plongée.
Paramètres du cycle
 X, Z Point de départ
 X1, Z1 Angle du contour
 K Longueur du dégagement
 R Rayon du dégagement – par défaut: Aucun élément circulaire
 W Angle de plongée – par défaut: W sera calculé
 T Numéro d'outil
 S Vitesse de rotation/vitesse de coupe
 F Avance par tour
Exécution du cycle
1 plongée à partir de „X, Z“ jusqu'à la distance de sécurité
2 usinage du dégagement conformément aux paramètres du cycle
3 retour en diagonale jusqu’au point de départ
