MANUALplus 4110 HEIDENHAIN 267
5.5 Eléments de cont
our ICP sur le cont
our de t
our
nag
e
Sélectionner Pièces façonnées (éléments de forme)

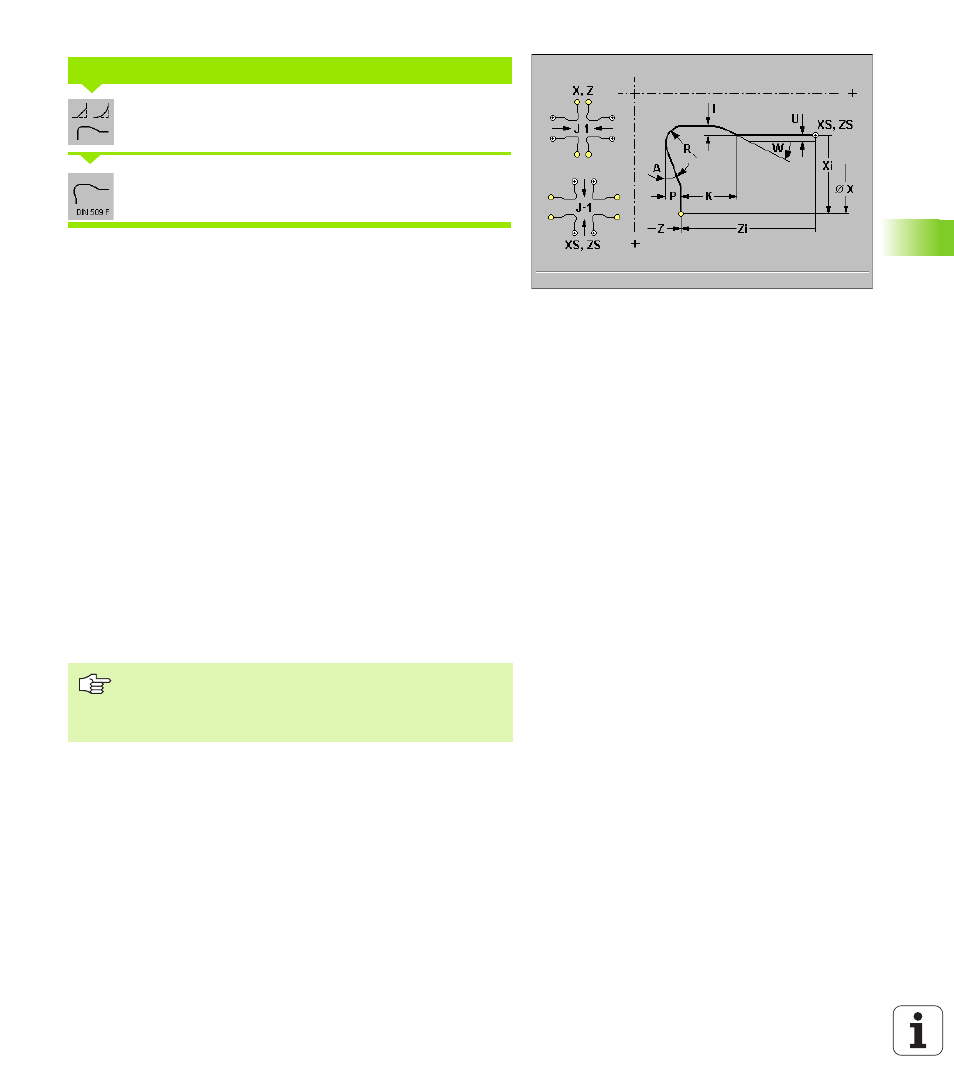

Sélectionner le dégagement DIN 509 F
Les paramètres que vous n'avez pas introduits sont calculés par la
MANUAL PLUS à partir du diamètre dans le tableau standard (cf. “DIN
509 E, DIN 509 F – Paramètres pour dégagements” à la page 527).
Paramètres
 XS, ZS Point de départ en X/Z: Point de départ du dégagement
 X, Z Point-cible en X/Z: Point final du dégagement
 I Diamètre du dégagement – par défaut: Tableau standard
 K Longueur du dégagement – par défaut: Tableau standard
 W Angle du dégagement – par défaut: Tableau standard
 R Rayon du dégagement – par défaut: Tableau standard
 P Profondeur transversale – par défaut: Tableau standard
 A Angle transversal – par défaut: Tableau standard
 U Surépaisseur de finition – par défaut: Aucune surépaisseur de
finition
 J Position élément – par défaut: 1
„ J=1: Le dégagement débute par l'élément longitudinal et se
termine par l'élément transversal
„ J=–1: Le dégagement débute par l'élément transversal et se
termine par l'élément longitudinal
 F Avance spéciale
Dégagement DIN 509 F
La „position élément J“ ne peut pas être introduite lors de
l'insertion et ne peut pas être modifiée lors de la
modification de programmation ICP (l'angle de contour est
défini sans ambiguïté).
