MANUALplus 4110 HEIDENHAIN 321
6.12 Cy
cles simples de t
our
nag
e

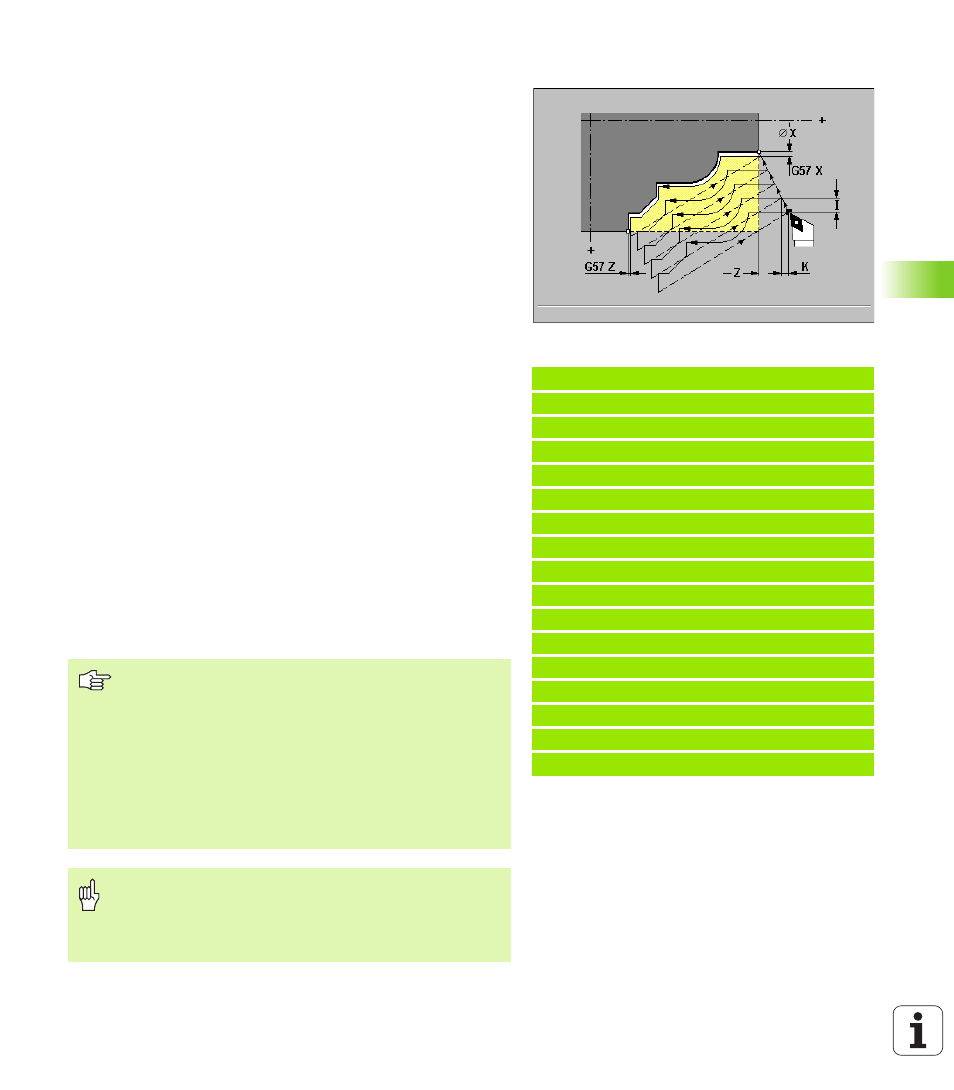

Cycle simple de répétition de contour G83
G83 exécute plusieurs fois le „cycle d'usinage“ programmé dans les
séquences suivantes. Dans le cycle d'usinage, les déplacements ou
cycles simples (sans définition de contour) sont autorisés. G80
termine le cycle d'usinage.
„X, Z“ définit le point initial du contour. G83 débute l'usinage du cycle
à partir de la position de l'outil. Avant chaque coupe, le cycle plonge
de la valeur définie dans „I, K“. Puis il exécute l'usinage défini dans les
séquences suivantes en prenant en compte comme „surépaisseur“ la
distance entre la position d'outil et le point initial du contour. G83
répète cette procédure jusqu'à ce que le „point initial“ soit atteint.
G83 est utilisé:
„ pour l'enlèvement de copeaux sur des sections de pièce parallèles
au contour (ébauche de pièces brutes pré-formées).
„ pour répéter des opérations d'usinage (rainurage, par exemple).
Paramètres
 X Point initial (cote de diamètre)
 Z Point initial
 I Passe max. dans le sens X (introduire I sans signe)
 K Passe max. dans le sens Z (introduire Ksans signe)
Remarques relatives à l'exécution du cycle:
„ Si l'usinage implique de plus ou moins nombreuses passes, on
travaille tout d'abord dans les deux sens avec les valeurs
programmées. Lorsque la valeur-cible est atteinte dans un sens,
plus aucune passe n'est réalisée dans ce même sens.
„ La MANUALplus calcule le sens d'enlèvement de copeaux et de
passe à l'aide de la position effective de l'outil par rapport au point
initial de la section de contour.
„ Position de l'outil à l'issue de l'exécution du cycle: Point initial du
contour
Exemple: G83
%83.nc
[G83]
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X120 Z2
N3 G83 X80 Z0 I4 K0.3
N4 G0 X80 Z0
N5 G1 Z-15 B-1
N6 G1 X102 B2
N7 G1 Z-22
N8 G1 X90 Zi-12 B1
N9 G1 Zi-6
N10 G1 X100 A80 B-1
N11 G1 Z-47
N12 G1 X110
N13 G0 Z2
N14 G80
FIN
„ G83 ne doit pas être imbriquée sur elle-même, ni par
appel de sous-programmes.
„ En début de cycle, l'outil doit se trouver à l'extérieur de
la zone de contour définie.
„ Correction du rayon de la dent: Ne sera pas exécutée
– Vous pouvez programmer la CRD séparément.
„ Surépaisseurs: Les surépaisseurs G57 seront
calculées. Une surépaisseur G58 est prise en compte si
la CRD est active. Les surépaisseurs restent actives à
l'issue de l'exécution du cycle.
Attention, risque de collision!
Après une coupe, l'outil retourne en diagonale afin de se
positionner pour la coupe suivante. S'il y a risque de
collision, vous devez programmer une trajectoire
supplémentaire en rapide afin d'éviter la collision.
