4.3 Cy
cles monopasses
Chanfrein
Sélectionner les „monopasses“
Sélectionner le „chanfrein“
Softkey avec marche AR (=avec retrait):
Inact.: L'outil s'immobilise en fin de cycle
Act.: L'outil retourne au point initial
Chanfrein
Le cycle créé un chanfrein coté par rapport à l'angle de contour. L'outil
s'immobilise en fin de cycle.

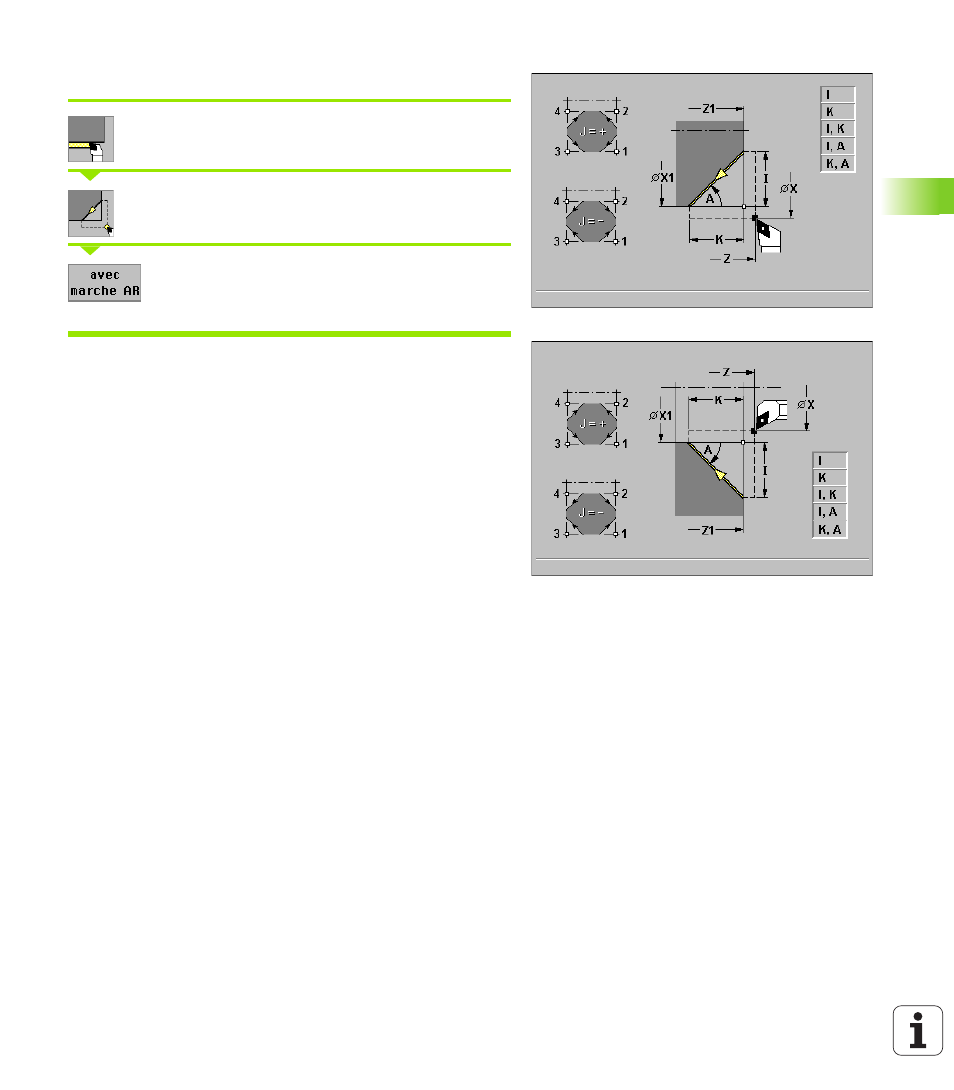

Contour chanfrein („avec marche AR“ =avec retrait)
L'outil aborde la pièce, usine le chanfrein (cotation par rapport à l'angle
du contour) et retourne en fin de cycle au point initial. La correction du
rayon de la dent est prise en compte (fig. de droite).
Paramètres du cycle
 X, Z Point de départ
 X1, Z1 Angle du contour
 A Angle initial: Angle du chanfrein – Plage: 0° < A < 90°
 I, K Largeur du chanfrein (en X, Z)
 J Position élément (cf. figure d'aide) – par défaut: 1
„ Position par rapport à „X1, Z1“
„ Le signe détermine le sens de l'usinage
 T Numéro d'outil
 S Vitesse de rotation/vitesse de coupe
 F Avance par tour
Combinaisons de paramètres pour le chanfrein:
„ I (chanfrein à 45°)
„ K (chanfrein à 45°)
„ I, K
„ I, A
„ K, A
Exécution du cycle „avec marche AR“ (=avec retrait)
1 calcul du „point initial et du point final du chanfrein“
2 déplacement paraxial de „X, Z“ au „point initial du chanfrein“
3 déplacement en avance d'usinage au „point final du chanfrein“
4 l'outil est relevé et effectue un déplacement paraxial pour
retourner au point initial
