126 4 Programmation des cycles
4.4 Cy
cles Multipasses

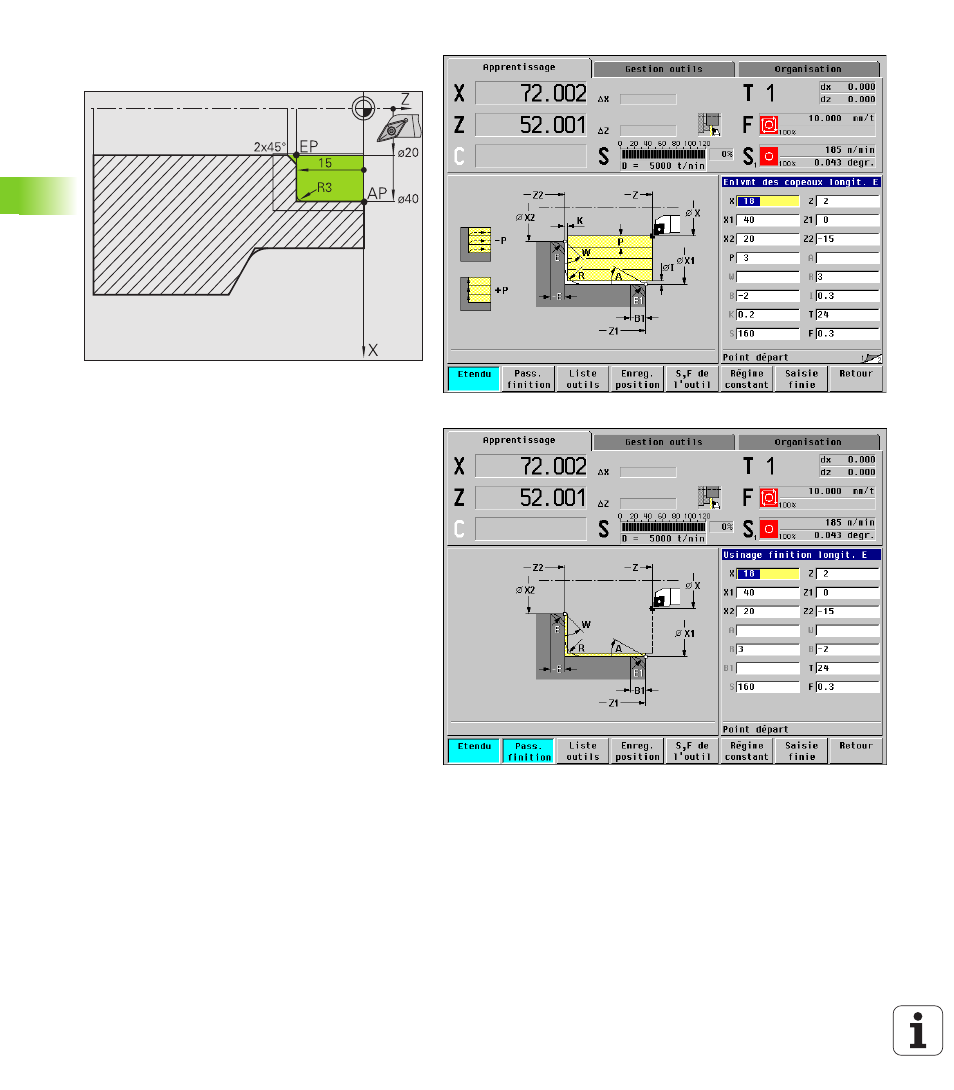

Ebauche et finition d'un contour interne
La zone marquée de „AP“ (point de départ du
contour) à „EP“ (point final du contour) est ébauchée
avec „Multipasses longitudinales – Etendu“ en tenant
compte des surépaisseurs (fig. en haut et à droite). A
l'étape suivante, l'outil effectue la finition de cette
section de contour avec „Multipasses longitudinales –
Etendu“ (fig. en bas et à droite).
Le „mode Etendu“ réalise aussi bien l'arrondi que le
chanfrein en fin de contour.
Les paramètres „Point de départ du contour X1, Z1“
et „Point final du contour X2, Z2“ sont déterminants
pour le sens de l'usinage et le sens de passe – ici, on
a un usinage interne et une passe „dans le sens –X“.
Données d'outils
„ Outil de tournage (pour l'usinage interne)
„ WO = 7 – Orientation d'outil
„ A = 93° – Angle de réglage
„ B = 55° – Angle de pointe
