2ème étape:

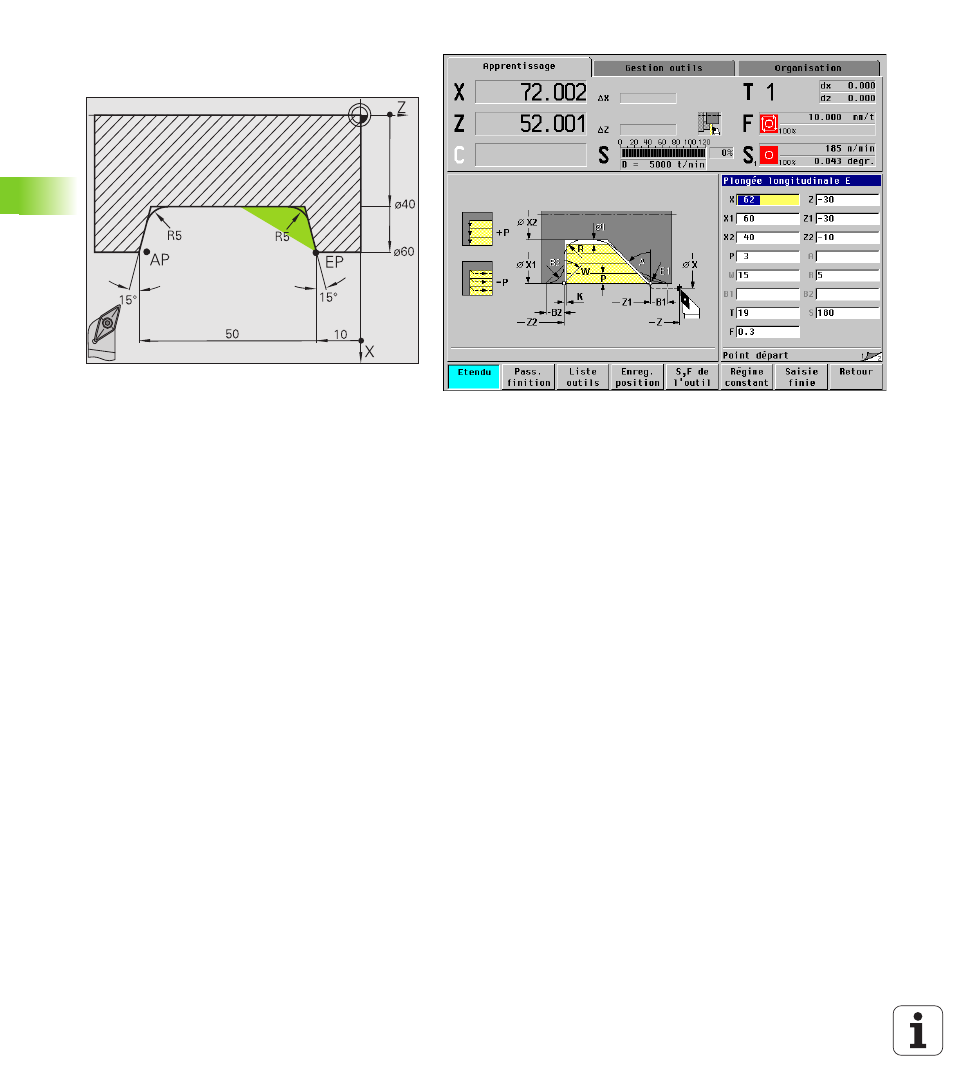

Le „reste de matière“ (zone marquée sur la figure en
haut et à gauche) est ébauchée avec „Plongée
longitudinale – Etendu“. Avant d'exécuter cette
étape, on change l'outil.
Le mode „Etendu“ est utilisé pour usiner les arrondis
dans le creux du contour.
Les paramètres „Point de départ du contour X1, Z1“
et „Point final du contour X2, Z2“ sont déterminants
pour le sens de l'usinage et le sens de passe – ici, on
a un usinage externe et une passe „dans le sens –X“.
Le paramètre du „point de départ du contour Z1“ a
été déterminé lors de la simulation de la 1ère étape.
Données d'outils
„ Outil de tournage (pour usinage externe)
„ WO = 3 – Orientation d'outil
„ A = 93° – Angle de réglage
„ B = 55° – Angle de pointe
