6.12 Cycles simples de tournage
Ebauche longitudinale G81

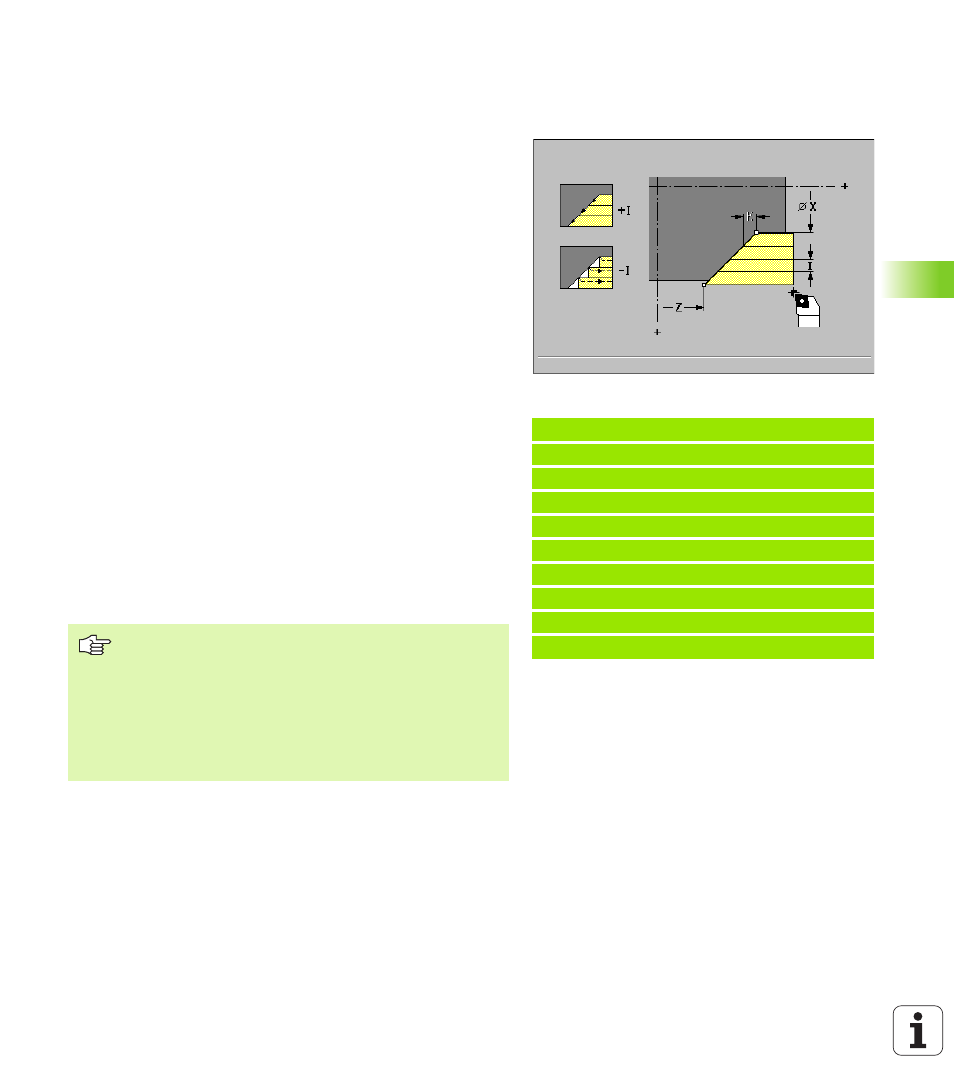

G81 ébauche dans le sens longitudinal la zone de contour définie par
la position effective de l'outil et par „X/Z“.
Paramètres
 X Point initial de la section de contour (cote de diamètre)
 Z Point final de la section de contour
 I Passe max. en X: La répartition des passes est calculée de
manière à éviter une „passe de finition“ et à ce que la passe
calculée soit <= I.
„ I>0: Avec retrait du contour
„ I<0: Sans retrait du contour
 K Décalage : Passe en Z (par défaut: 0)
 Q Plongée fct. G : Fonction G avec laquelle la passe sera exécutée
„ Q=0: Passe avec G0
„ Q=1: Passe avec G1
 V Type de dégagement (par défaut: 0)
„ V=0: Retour au point initial du cycle en Z et dernière coordonnée
de retrait en X
„ V=1: Retour au point initial du cycle
Remarques relatives à l'exécution du cycle:
„ Vous définissez l'angle d'un biseau avec „I et K“.
„ La MANUALplus calcule le sens d'enlèvement de copeaux et de
passe à l'aide de la position effective de l'outil par rapport au point
initial/point final de la section de contour.
Exemple: G81
%81.nc
[G81]
N1 T3 G95 F0.25 G96 S200 M3
N2 G0 X120 Z2
N3 G81 X100 Z-70 I4 K4 V0
N4 G0 X100 Z2
N5 G81 X80 Z-60 I-4 K2 V1
N6 G0 X80 Z2
N7 G81 X50 Z-45 I4 Q1
FIN
„ Correction du rayon de la dent: Ne sera pas réalisée.
„ Surépaisseurs: Les surépaisseurs G57 seront
calculées. Elles restent activesà l'issue de l'exécution
du cycle.
„ Surépaisseurs sur contours internes: Programmez
des surépaisseurs G57 négatives (ceci n'est possible
qu'avec l'„introduction libre“)
„ Distance de sécurité à l'issue d'une coupe: 1 mm.
