6.18 Cycles de perçage

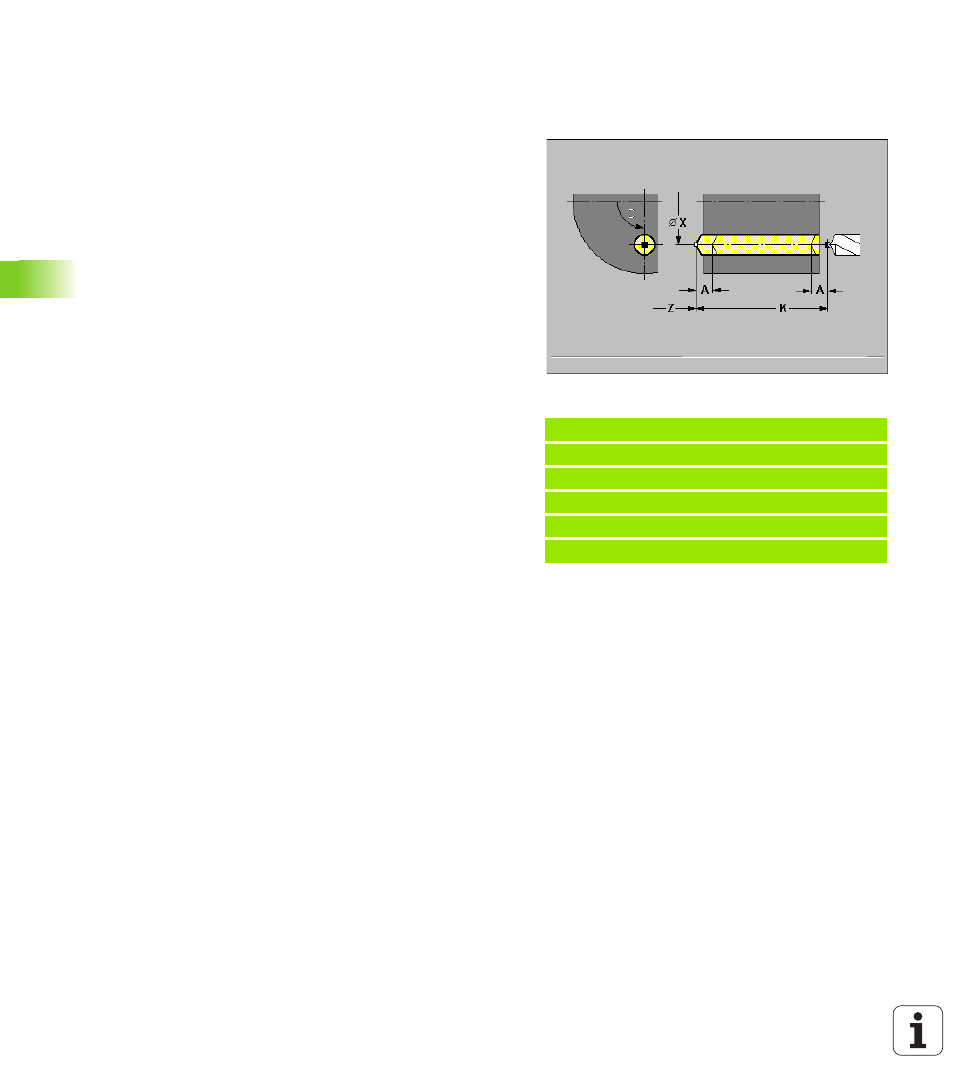

Cycle de perçage G71
G71 réalise des trous axiaux au centre avec outils fixes ainsi que des
trous axiaux et radiaux avec outils tournants.
Paramètres
X Point final
du trou axial (cote de diamètre)
Z Point final
du trou radial
A Longueur de pré-perçage/sortie
(par défaut: 0)
E Temporisation
pour casser les copeaux au fond du trou (par
défaut: 0)
V Variantes perçage avec sortie
– Réduction de l'avance de 50%
lors du pré-perçage ou du perçage avec sortie
0: Sans réduction de l'avance
1: Réduction d'avance pour perçage avec sortie
2: Réduction d'avance pour avance de perçage
3: Réduction d'avance pour amorce de perçage et perçage avec
sortie
K Profondeur de perçage
(trou radial: Cote de rayon)
K indiqué: Le „point initial du trou“ est calculé à partir du „point
final du trou“ et de „K“
K non indiqué: „K“ est calculé à partir du „point final du trou“ et
de la position effective de l'outil
D Retrait
– par défaut: 0
0: Avance rapide
1 Avance d'usinage
Remarques:
L'exécution du cycle débute à partir de la position effective de l'outil
et de la broche. Le point initial est abordé en avance rapide.
Trou axial:
Ne pas programmer „X“
Programmer „Z“
Trou radial:
Programmer „X“
Ne pas programmer „Z“
X et Z programmés: L'„orientation d'outil“ est déterminante pour un
trou radial/axial (cf. “Outils de perçage” à la page 423).
Exemple: G71
%71.nc
[G71]
N1 T50 G97 S1000 G95 F0.2 M3
N2 G0 X0 Z5
N3 G71 Z-25 A5 V2
FIN
