246 5 Programmation ICP
5.2 Edition de cont
ours ICP
Représentation du contour
Après l'introduction d'un élément de contour, la
MANUALplus vérifie s'il s'agit d'un contour „résolu“
ou „non résolu“. Un élément de contour „résolu“ est
défini entièrement et de manière explicite – il sera
dessiné immédiatement.
Elément de contour „non résolu“:
„ n'est pas défini entièrement
„ un symbole affiché en bas de la fenêtre graphique
illustre le type d'élément ainsi que le sens de ligne/
sens de rotation
„ élément de contour linéaire non résolu: est
représenté si le point de départ et le sens sont
connus.

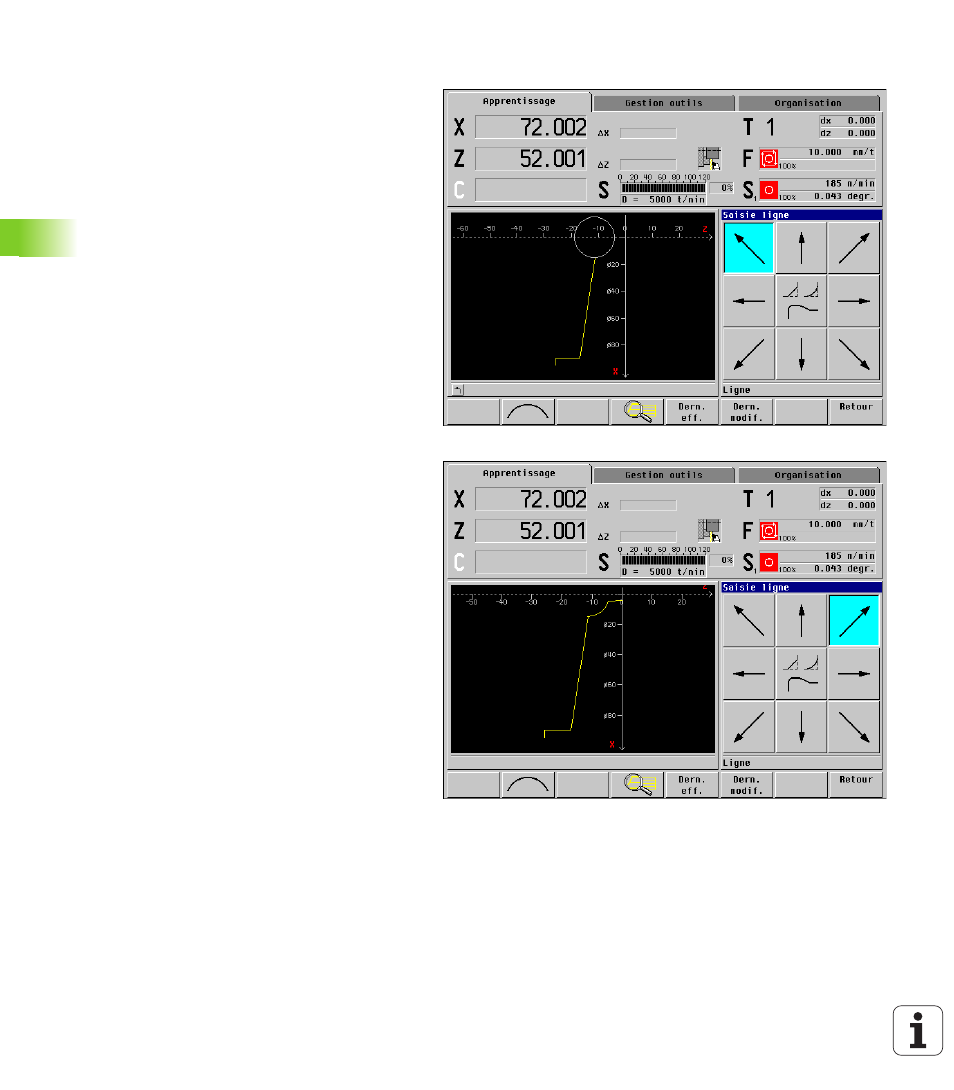

„ élément de contour circulaire non résolu: est
représenté sous la forme d'un cercle entier si le
centre et le rayon sont connus (fig. en haut et à
droite).
La MANUALplus dessine un élément de contour non
résolu dès qu'il peut être calculé. Le symbole est
ensuite effacé (fig. en bas et à droite).
Un élément de contour incorrect est représenté
lorsque c'est possible. La commande délivre alors un
message d'erreur.
Couleurs pour la représentation du contour
Les éléments de contour résolus, non résolus, les
éléments et angles de contour retenus et les contours
restants sont représentés en différentes couleurs (la
sélection des éléments de contour/angles de contour
et contours restants est importante lors de la
modification des contours ICP).
Couleurs:
„ jaune: pour éléments de contour résolus
„ gris: pour éléments de contour non résolus ou
éléments erronés affichables
„ rouge: Solution retenue, élément retenu ou zone
retenue
„ bleu: Contour restant
